Pavimentos interiores adheridos

Pavimentos cerámicos en suelo

Más allá de su uso histórico como material decorativo o de protección de superficies, la cerámica ha evolucionado en las últimas décadas hasta convertirse en un material con numerosas posibilidades funcionales que forma parte de una gran variedad de soluciones constructivas, apareciendo aplicaciones cerámicas innovadoras que surgen como respuesta a las nuevas necesidades de la sociedad. Sin embargo estas innovaciones conviven con los sistemas tradicionales, que siguen siendo perfectamente válidos para su uso en la arquitectura del siglo XXI, encontrándose dentro de estos sistemas los pavimentos cerámicos interiores instalados por adherencia.

Materiales más utilizados

Gres porcelánico | Gres esmaltado | Gres rústico | Lámina cerámica | Piedra natural | Terrazo | Suelo laminado | Losetas de vinilo | Parquet multicapa | Moqueta

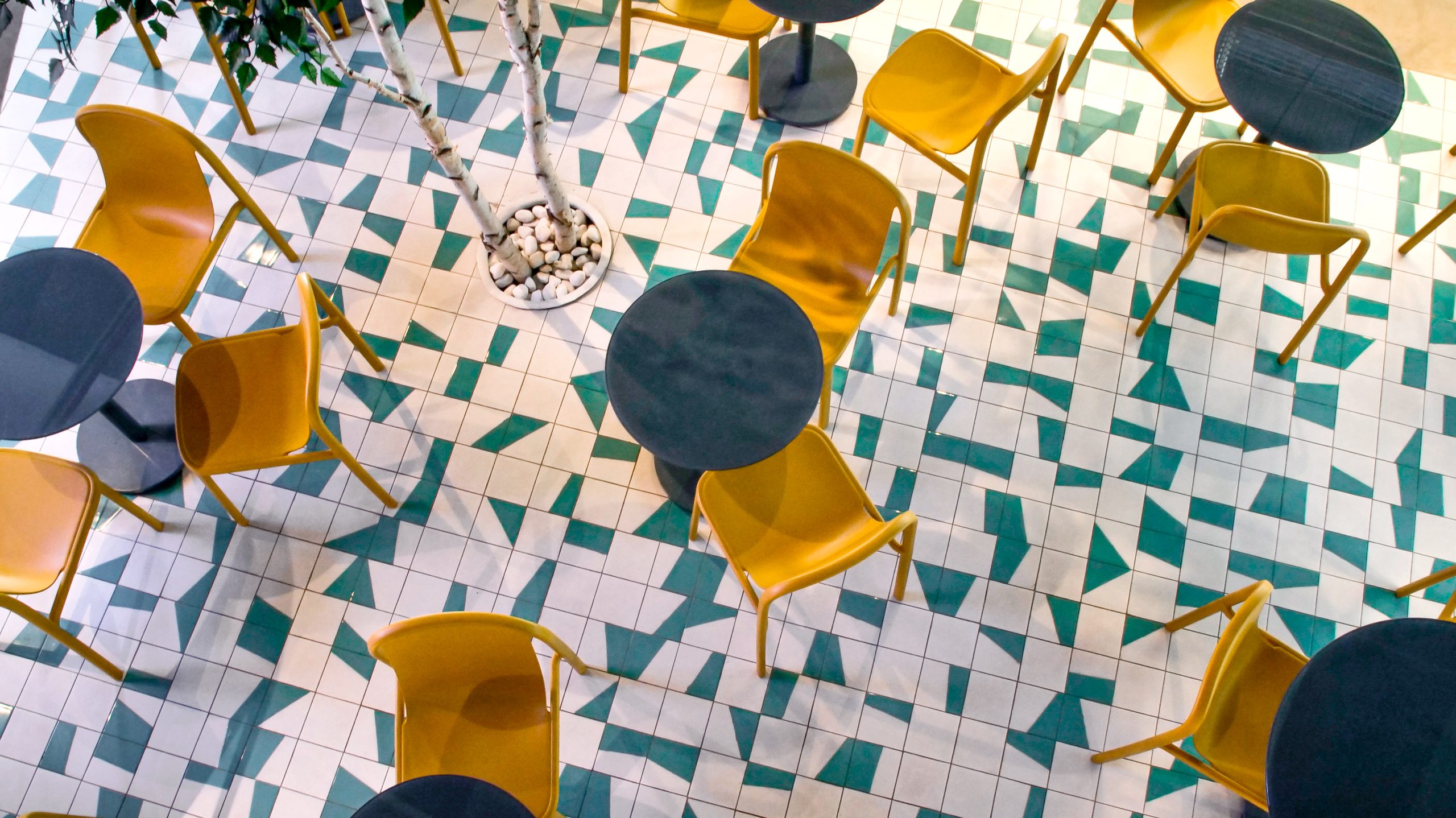

Modo Restaurant | Arquitectura: Juan Machado, Interiorismo: Sandy Jelamby, Fotografía: Omar Viña y Anna Ramos | Pavimento de gres porcelánico 15x15cm de WOW design – DUO Turques. Fuente: Ceramic. The outer layer of Architecture. Vol 01 (ASCER, 2022)

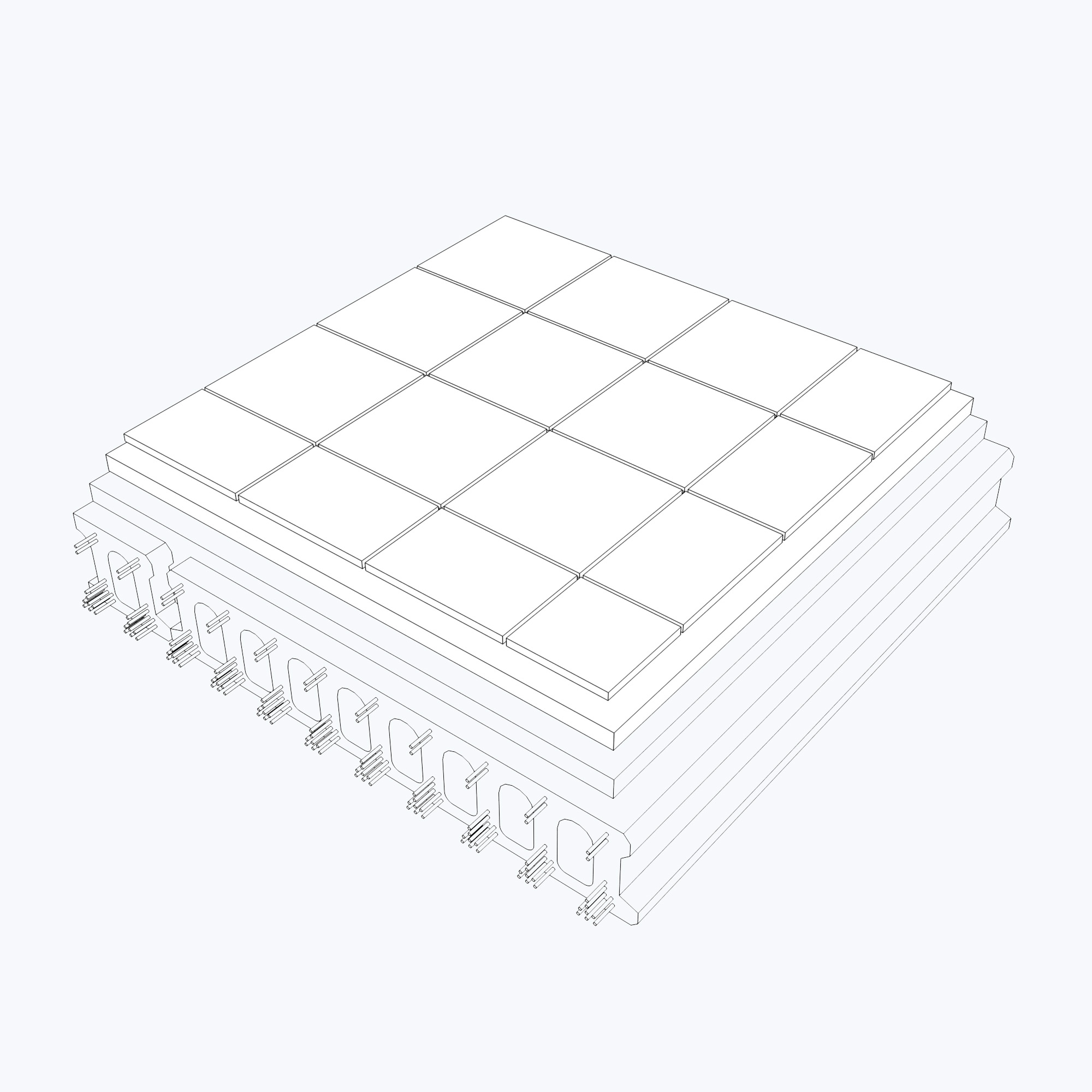

Pavimentos interiores instalados por adherencia

Se trata de una de las aplicaciones más extendidas de la cerámica que consiste en una solución constructiva en la que la baldosa se encuentra pegada a un soporte horizontal mediante algún tipo de material de agarre, siendo el espacio dejado entre las diferentes piezas rellenado con un material de rejuntado. Este proceso asegura que las baldosas queden firmemente adheridas y proporciona un acabado uniforme y duradero.

Material de recubrimiento

En la actualidad los materiales cerámicos más utilizados como recubrimiento en este tipo de aplicaciones son el gres porcelánico y el gres esmaltado y, en menor medida, la lámina cerámica, el gres rústico o el baldosín catalán. La utilización de una tipología de producto u otra repercutirá directamente en la técnica de colocación recomendada y la clase de materiales necesarios para su instalación.

Material de agarre

El material de agarre se utiliza para generar la adhesión entre la baldosa y el soporte sobre el que se instalará, siendo los grupos de materiales más utilizados:

• Adhesivos para baldosas cerámicas. Se definen en la norma UNE-EN 12004 y sus características y especificaciones están específicamente desarrollados para la instalación de baldosas cerámicas. Se aplican de forma regular sobre una superficie plana, sobre la que se distribuyen mediante una llana dentada para obtener una capa de espesor y planitud uniforme. A este método de instalación se le conoce como colocación en capa fina.

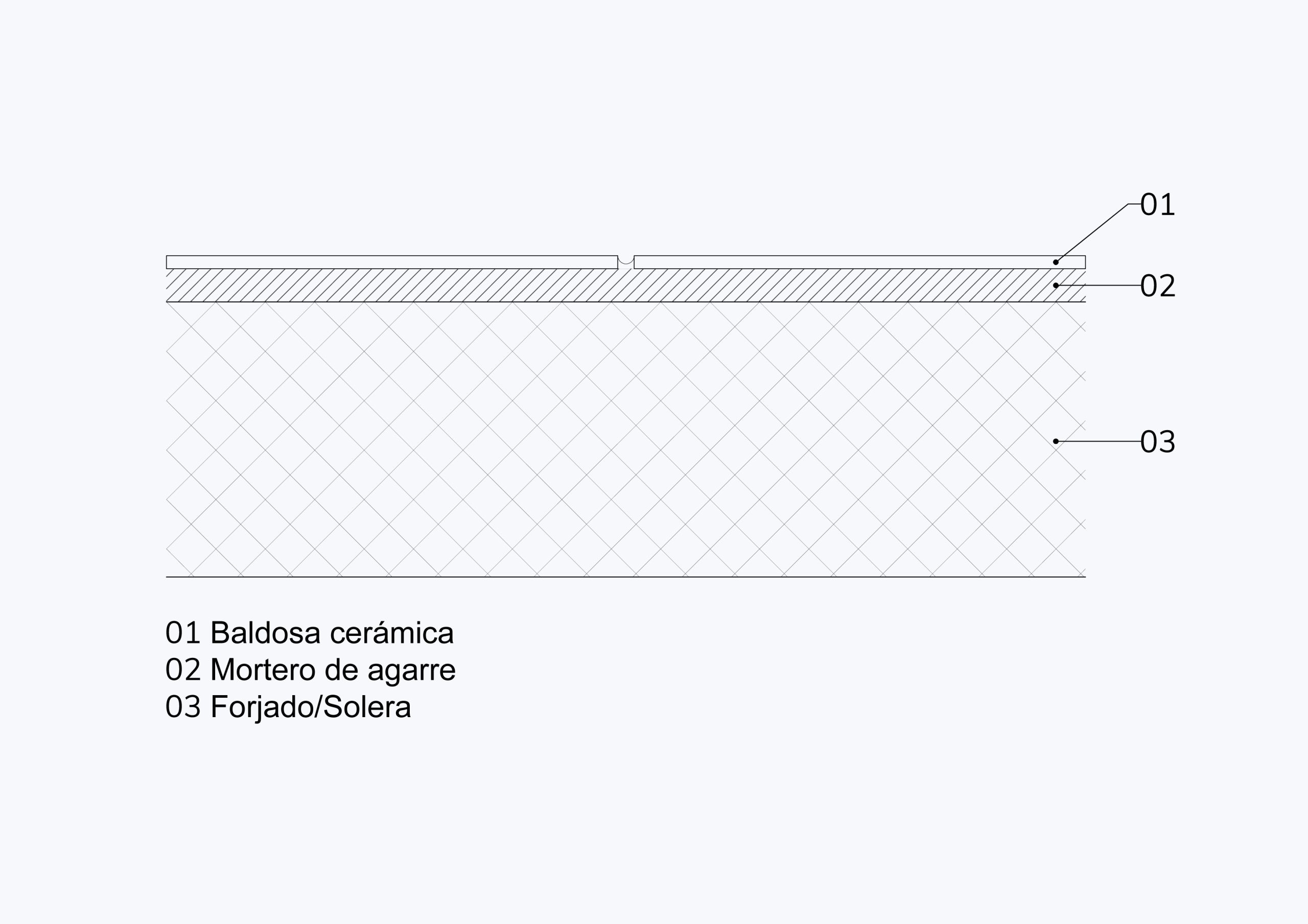

• Morteros. Son una mezcla de uno o varios conglomerantes (cemento y/o cal), árido (arena) y agua, que se utilizan para generar la unión adhesiva. A este método de instalación se le conoce como colocación en capa gruesa.

Regularización / Recrecido

Se trata de una capa de mortero aplicada in situ sobre una superficie horizontal con el fin de alcanzar la cota de nivel necesaria o para preparar el soporte para recibir el recubrimiento cerámico. Es la norma UNE-EN 13318 la que clasifica y define estos recrecidos, siendo los más habituales en este tipo de aplicaciones:

• Recrecido monolítico: recrecido con base de cemento aplicado sobre un soporte de hormigón, encontrándose este todavía fresco.
• Recrecido flotante: recrecido colocado sobre una capa de aislamiento térmico y/o acústico, debidamente separada de cualquier otro elemento del edificio.
• Recrecido desolizarizado: recrecido colocado sobre el soporte sin ningún tipo de adherencia generalmente debido a la instalación de una capa de separación entre el mortero y el forjado o solera.

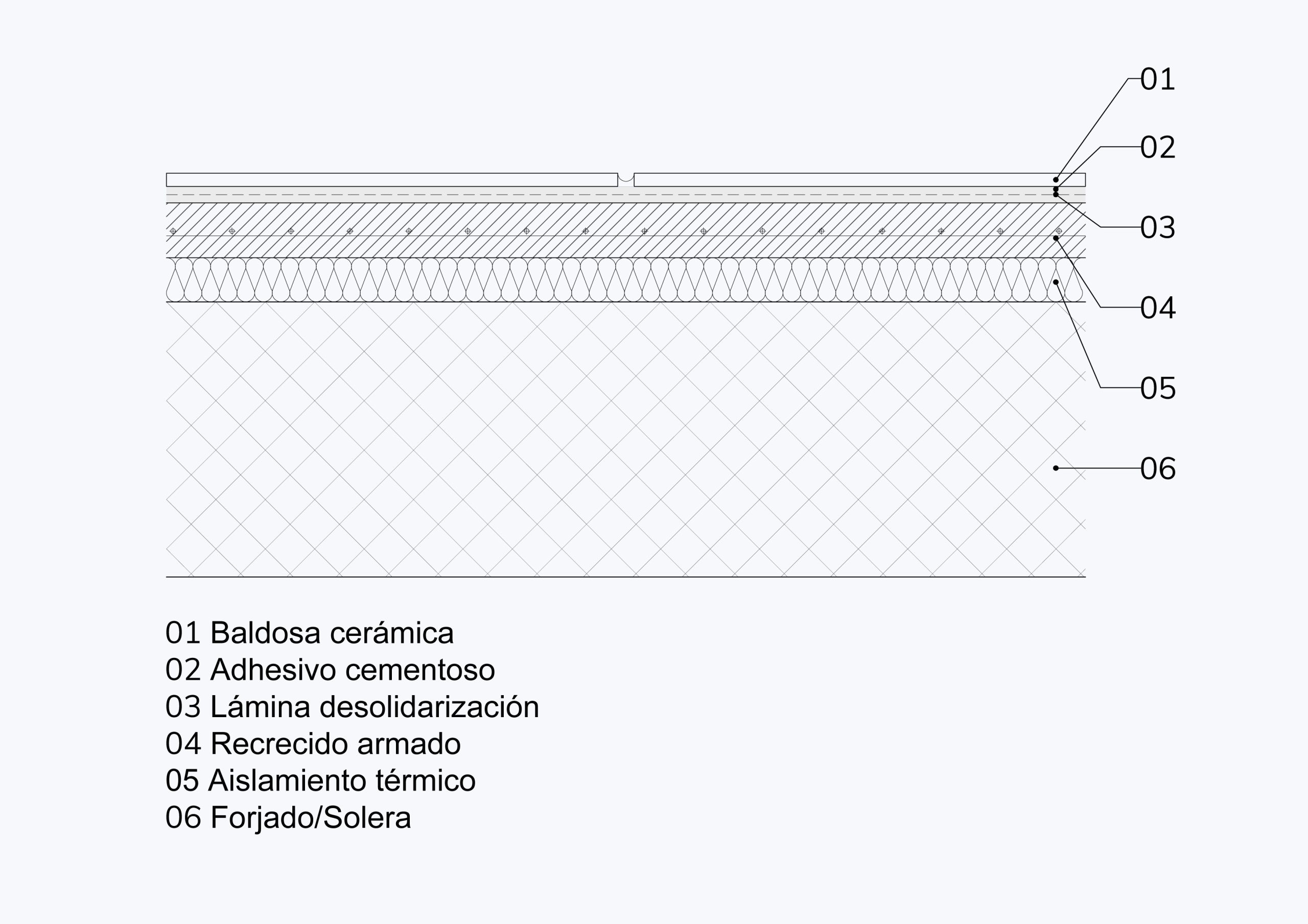

• Recrecido armado: recrecido que contiene generalmente una armadura en forma de malla en el interior en la capa fresca de mortero.
• Recrecido calefactado: recrecido que forma parte de un sistema de calefacción bajo el suelo.

Desolidarización

Capa cuya función es la de desvincular físicamente el soporte o capas intermedias del recubrimiento cerámico, pudiendo estar o no en contacto directo con este. Su objetivo es evitar la aparición de determinadas patologías relacionadas con los distintos movimientos entre los soportes y el material cerámico. Existentes diferentes tipos o estrategias para conseguir esta desolidarización:

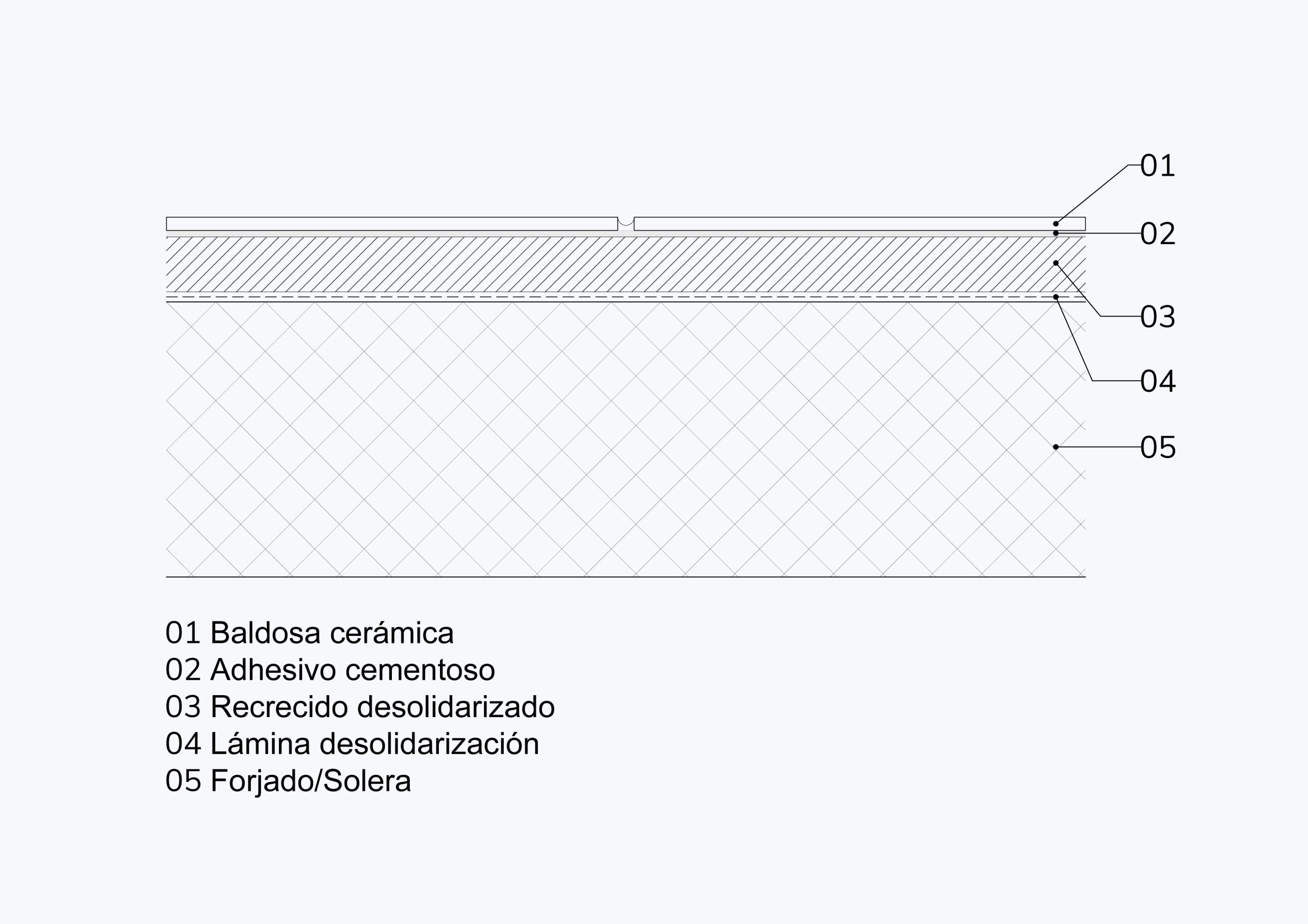

• Recrecido desolidarizado: tal y como se ha comentado en el apartado anterior, se trata de un recrecido no adherido colocado sobre una capa de separación en forma de membrana.

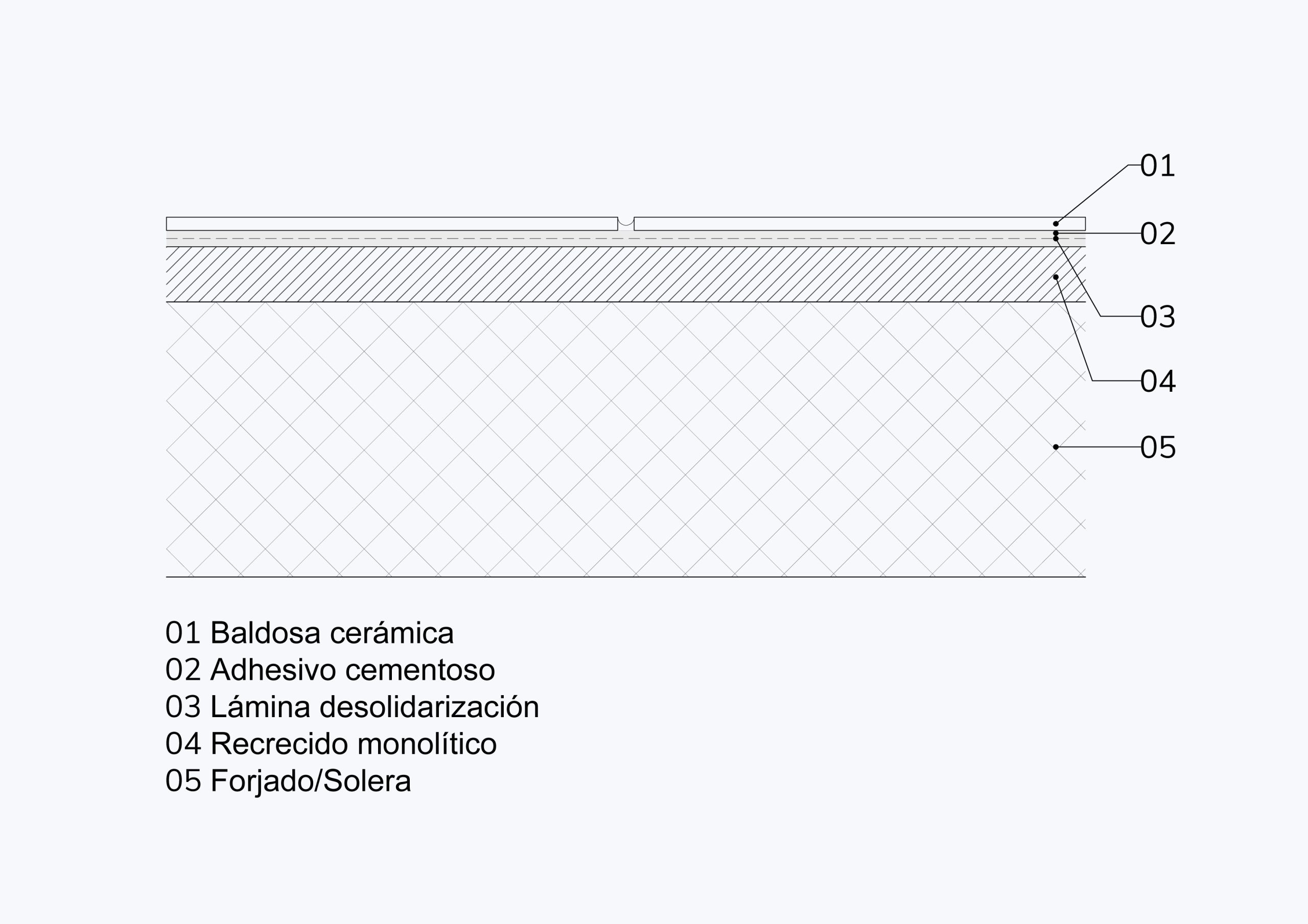

• Lámina de desolidarización en contacto con el revestimiento: capa funcional, generalmente realizada con membranas en láminas compuestas de uno o más materiales, a menudo de naturaleza polimérica. Cuando la membrana va acoplada a un geotextil o bien presenta un acentuado relieve, la membrana es apta para la colocación en contacto directo con el revestimiento cerámico a través de adhesivos cementosos.

Aislamiento térmico y/o acústico

Se trata de una capa funcional, instalada generalmente por debajo del mortero de recrecido, formada por membranas en láminas (aislamiento acústico) o paneles (aislamiento térmico).

Climatización (suelo radiante)

Para la instalación de pavimentos cerámicos por adherencia, existen dos tipos de calefacción radiante:

• Sistema de calefacción por agua: recrecido calefactado por conductos de agua.
• Sistema de calefacción eléctrico en contacto con el revestimiento cerámico: capa funcional realizada con membranas en láminas compuestas de uno más materiales, a menudo de naturaleza polimérica o, por mallas.

Estos sistemas deben diseñarse teniendo en cuenta las recomendaciones de los fabricantes del sistema de calefacción, especialmente en lo relativo a las características mecánicas del recrecido, a la colocación o no de refuerzo armado, a la eventual realización de juntas de movimiento, etc.

Soporte

El soporte es el componente de la solución constructiva que se pretende revestir, en el caso de los pavimentos interiores, suelen tratarse de forjados resistentes o soleras de hormigón.

Pavimentos cementados por tipo

Es habitual clasificar los sistemas cerámicos en función de los componentes que lo conforman, de su ubicación como parte de un elemento constructivo y del tipo de colocación utilizada para garantizar su correcta instalación. Se identifican dos grandes grupos: los sistemas cerámicos verticales y los horizontales. Los pavimentos interiores se enmarcan en este segundo grupo, y se pueden clasificar de la siguiente manera:

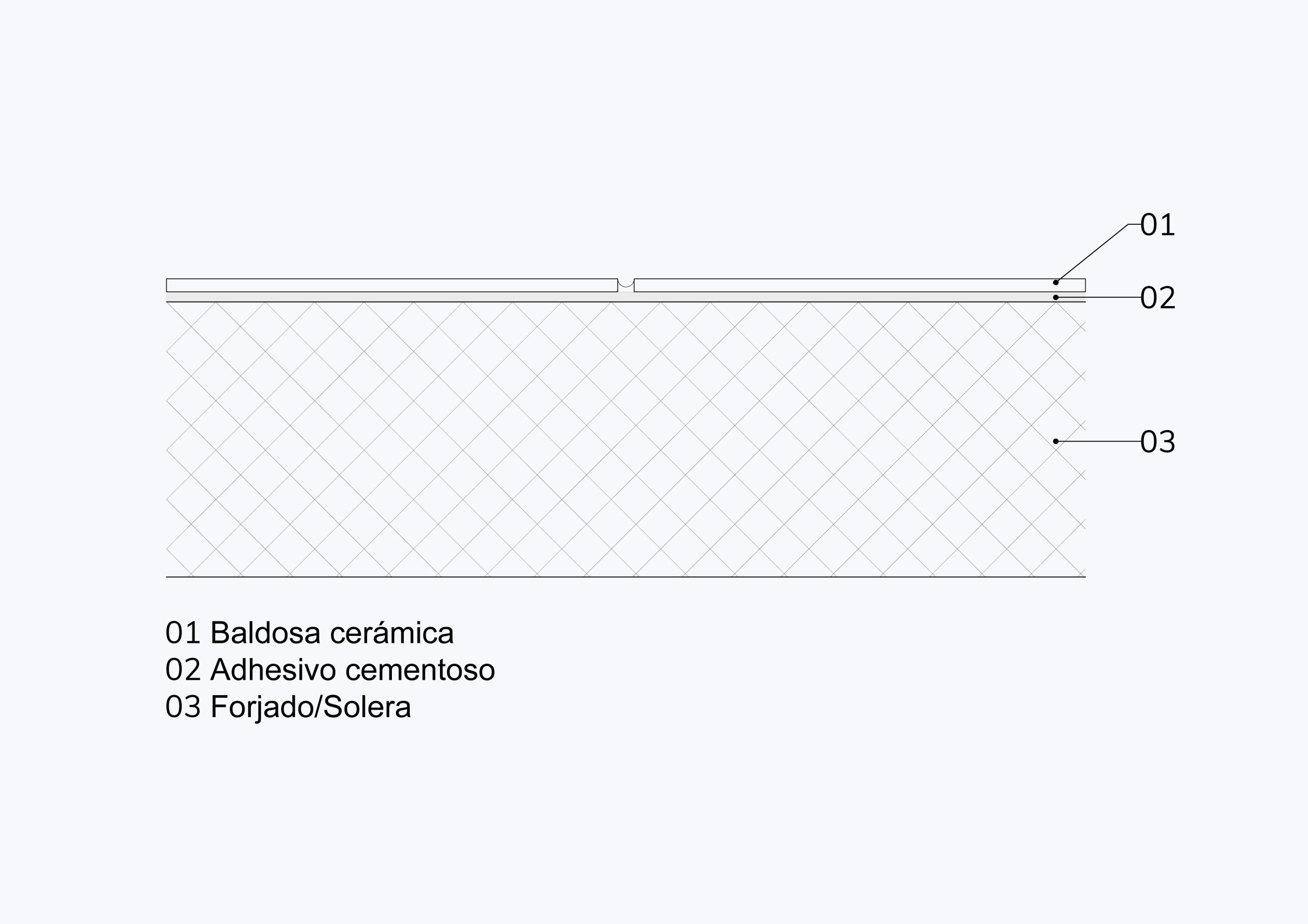

• Sistemas cerámicos horizontales directos: solución constructiva básicas en la que las baldosas cerámicas se adhieren directamente al soporte base mediante el material de agarre. Es un sistema de pavimentación en el que es habitual utilizar baldosas cerámicas de cualquier formato, instaladas en la mayoría de los casos con adhesivos cementosos y, con menor frecuencia, con morteros de agarre.

• Sistemas cerámicos horizontales con capas intermedias: entre el pavimento de baldosas y el soporte se ejecutan diversas capas intermedias funcionales, generando soluciones constructivas de diferente índole, tales como, suelos flotantes, soleras secas o suelos radiantes. En estos casos las baldosas cerámicas se adhieren a estas capas intermedias mediante un material de agarre específico en función de la naturaleza del material sobre el que se vaya a instalar.

Aplicaciones habituales

Los pavimentos cerámicos son sistemas constructivos aptos para su utilización en prácticamente la mayoría de los espacios interiores y es que es habitual su aplicación tanto en aquellos lugares más tradicionales (baños y cocinas), como en usos con alta intensidad de tránsito o con necesidades especiales de higiene, etc. Entre sus aplicaciones más habituales encontramos:

• Uso residencial

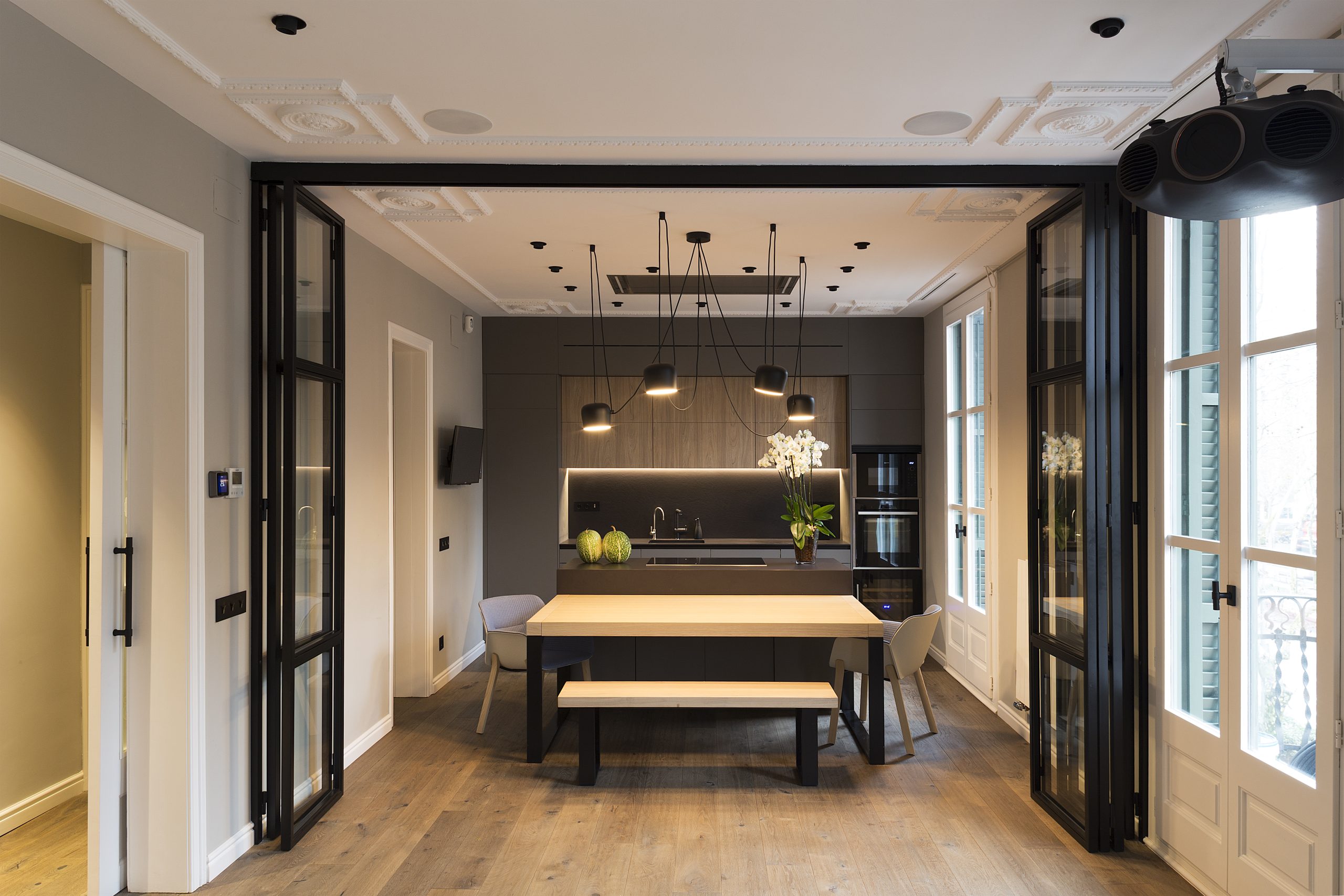

Mood House | Arquitectura: Goko Studio, Fotografía: © Valentín Hincu | Pavimento de gres porcelánico de Azteca. Fuente: Ceramic. The outer layer of Architecture. Vol 01 (ASCER, 2022)

• Uso terciario

Clínica dental Comisura Elda | Arquitectura: Pablo Muñoz Payá Arquitectos, Fotografía: © Miguel Ángel Cabrera Luengo | Pavimento de gres porcelánico de Levantina. Fuente: Ceramic. The outer layer of Architecture. Vol 01 (ASCER, 2022)

• Uso dotacional

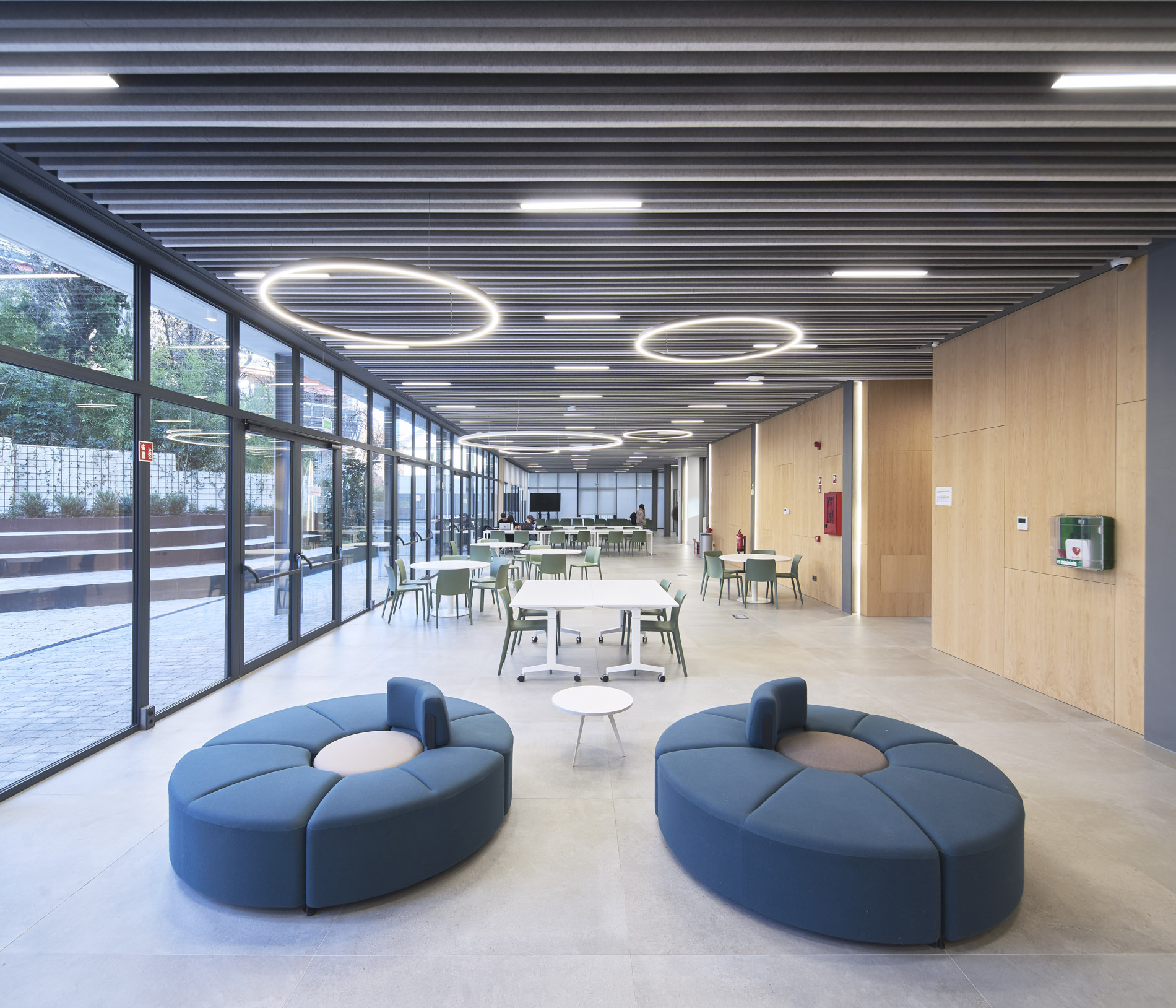

Colombia 44 – ESNE Madrid | Arquitectura: In Design We trust, Enrique Barrera, Fotografía: © Alfonso Quiroga | Pavimento de gres porcelánico de Porcelanosa. Fuente: Ceramic. The outer layer of Architecture. Vol 02  (ASCER, 2023)

Especificaciones técnicas

La Guía de la Baldosa Cerámica, editada por el Instituto Valenciano de la Edificación, es un documento aprobado por la Generalitat como Documento Reconocido para la Calidad en la Edificación (DRB 01/11) de carácter no obligatorio. Esta Guía representa probablemente uno de los documentos más completos sobre productos y sistemas cerámicos.  En el capítulo 4 de esta Guía se hace una clasificación de las baldosas cerámicas según su uso, una clasificación que recoge las prestaciones mínimas que debe tener cada producto según su destino una vez instalado.

• Características físicas. En el caso de las características mecánicas (fuerza de rotura, resistencia al desgaste o al impacto), los principales requerimientos, clasificados según el uso del pavimento, se podrían resumir en la siguiente tabla:

• Características químicas. Otras características a tener en cuenta relacionadas con las baldosas cerámicas para su uso como pavimentos interiores tenemos serían:

Mantenimiento e higiene

Las principales operaciones de mantenimiento de un pavimento de baldosas cerámicas consisten en la limpieza y tratamientos necesarios para su restauración periódica siguiendo, siempre, las recomendaciones del fabricante. Debido a la naturaleza de su superficie, esta limpieza se realiza habitualmente mediante una solución diluida de detergente y agua.

En el caso concreto de pavimentos porosos es conveniente aplicar a estas baldosas tratamientos superficiales de impermeabilización con imprimaciones hidrofugantes y/o ceras para mejorar su comportamiento frente a las manchas y evitar la aparición de eflorescencias.

Por otra parte parte, en el caso de material con características antideslizantes, es importante tener en cuenta que cualquier tratamiento posterior a la instalación de las baldosas realizado en la cara vista de las mismas, o incluso un uso indebido de estas, podría afectar a las prestaciones de deslizamiento del producto durante su vida útil. Especial atención se debe tener con los métodos de limpieza mecánica, puesto que una elección incorrecta del equipamiento y de los productos utilizados pueden alterar significativamente las características superficiales de las baldosas.

Seguridad de utilización

Desde el punto de vista de la prescripción de un pavimento, la resistencia al deslizamiento es una de las características técnicas más importantes a tener en cuenta. Desde la entrada en vigor del Documento Básico de Seguridad de Utilización (DB-SUA) del Código Técnico de la Edificación (CTE), donde se definen los requerimientos en cuanto a la resbaladicidad de los suelos en función de su localización, las prestaciones antideslizantes en los pavimentos han sido analizadas con detalle en función del tipo de uso de destino.

Las baldosas cerámicas garantizan la adecuación a cada uno de los usos exigibles en la normativa ya que se fabrican productos clasificados como clase 1, 2 y 3, por lo que será imprescindible dirimir qué producto es el adecuado para cada aplicación. Así, según la Tabla 1.2 del DB-SUA1 del CTE, estos requerimientos se podrían resumir en:

(*) Tales como las entradas a los edificios desde el espacio exterior, terrazas cubiertas, vestuarios, baños, aseos, cocinas, etc.
