Camino de baldosas amarillas

Una espiral de cerámica en la que disfrutar del recorrido y perderse por el camino

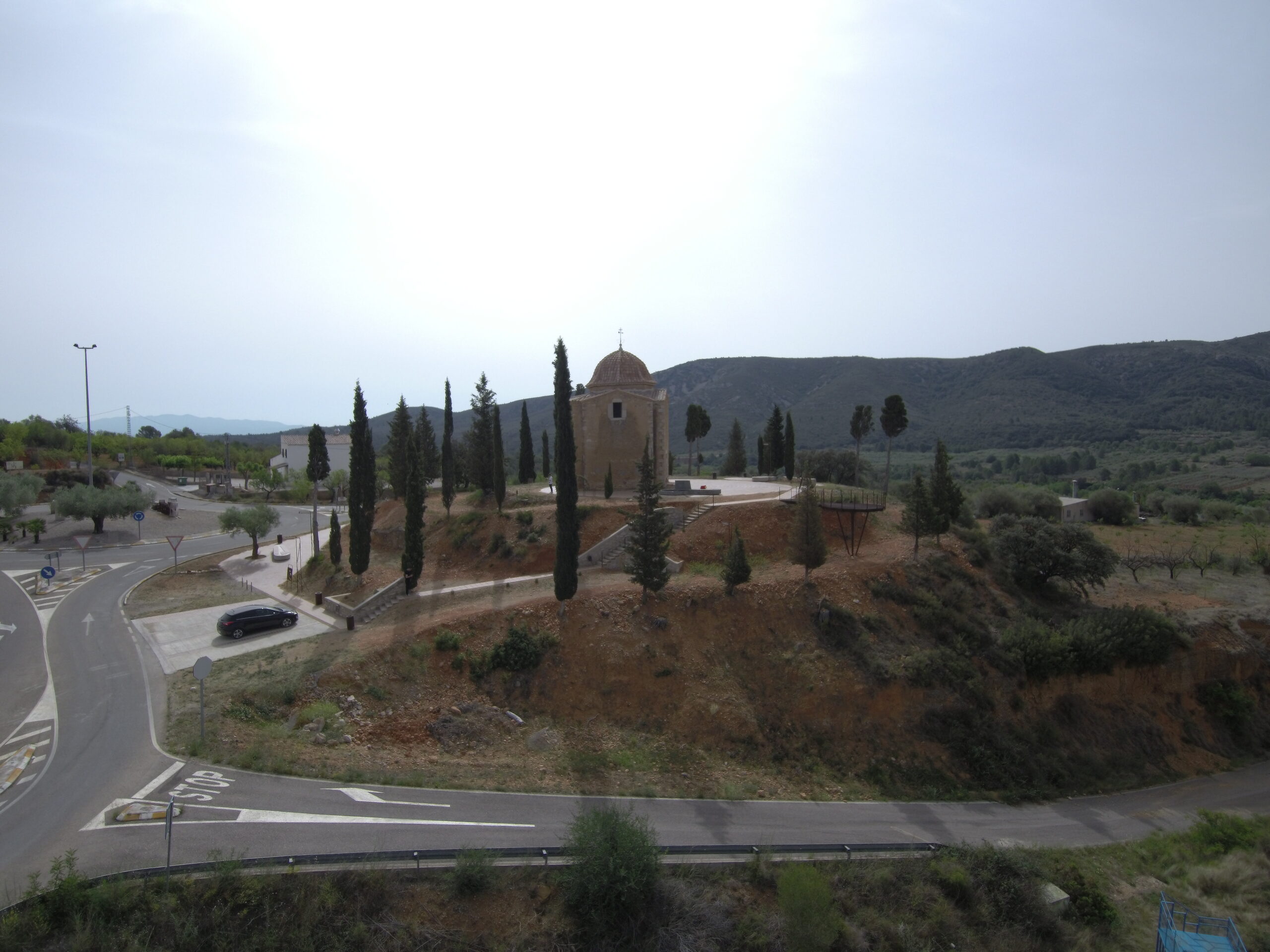

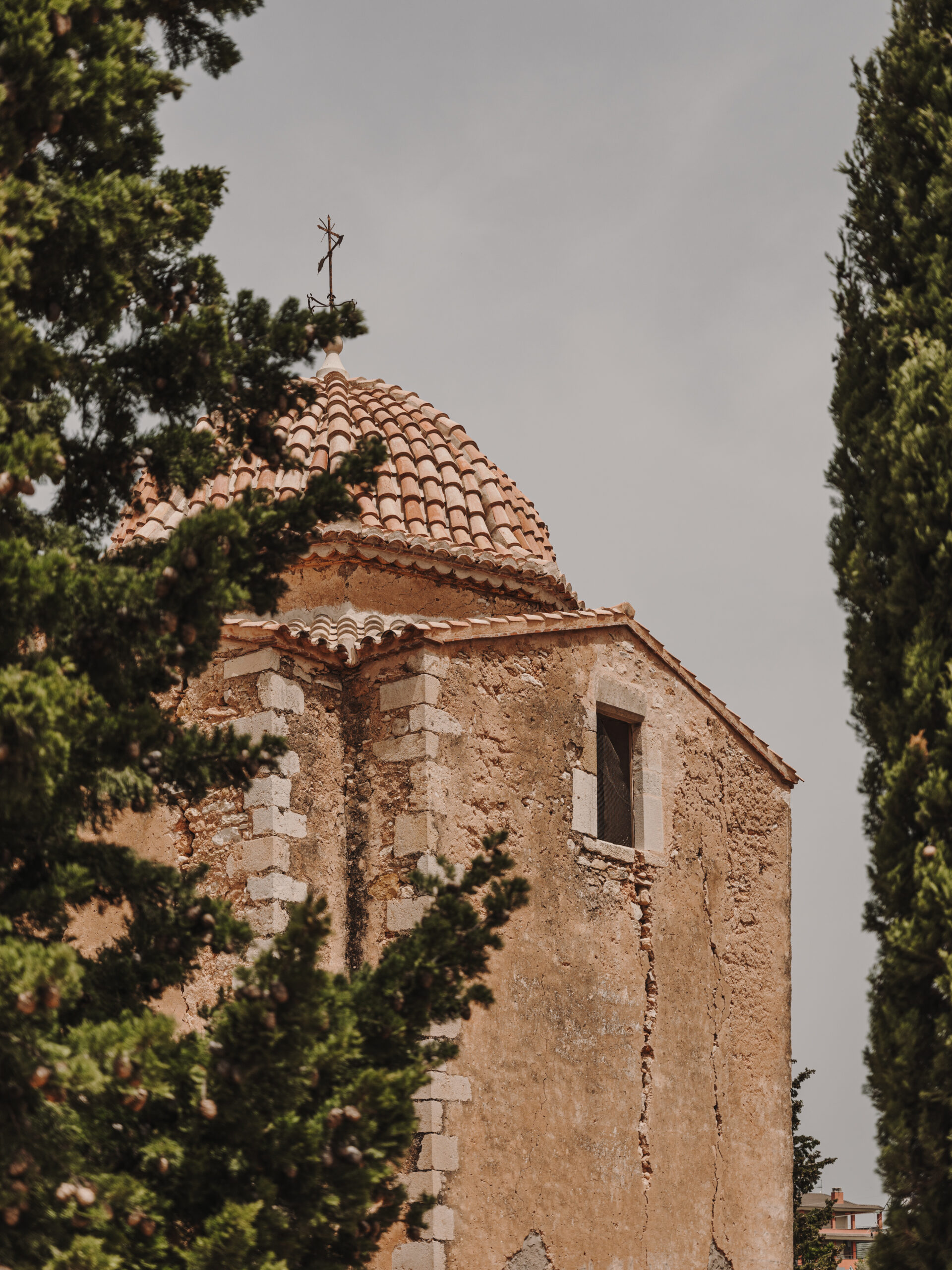

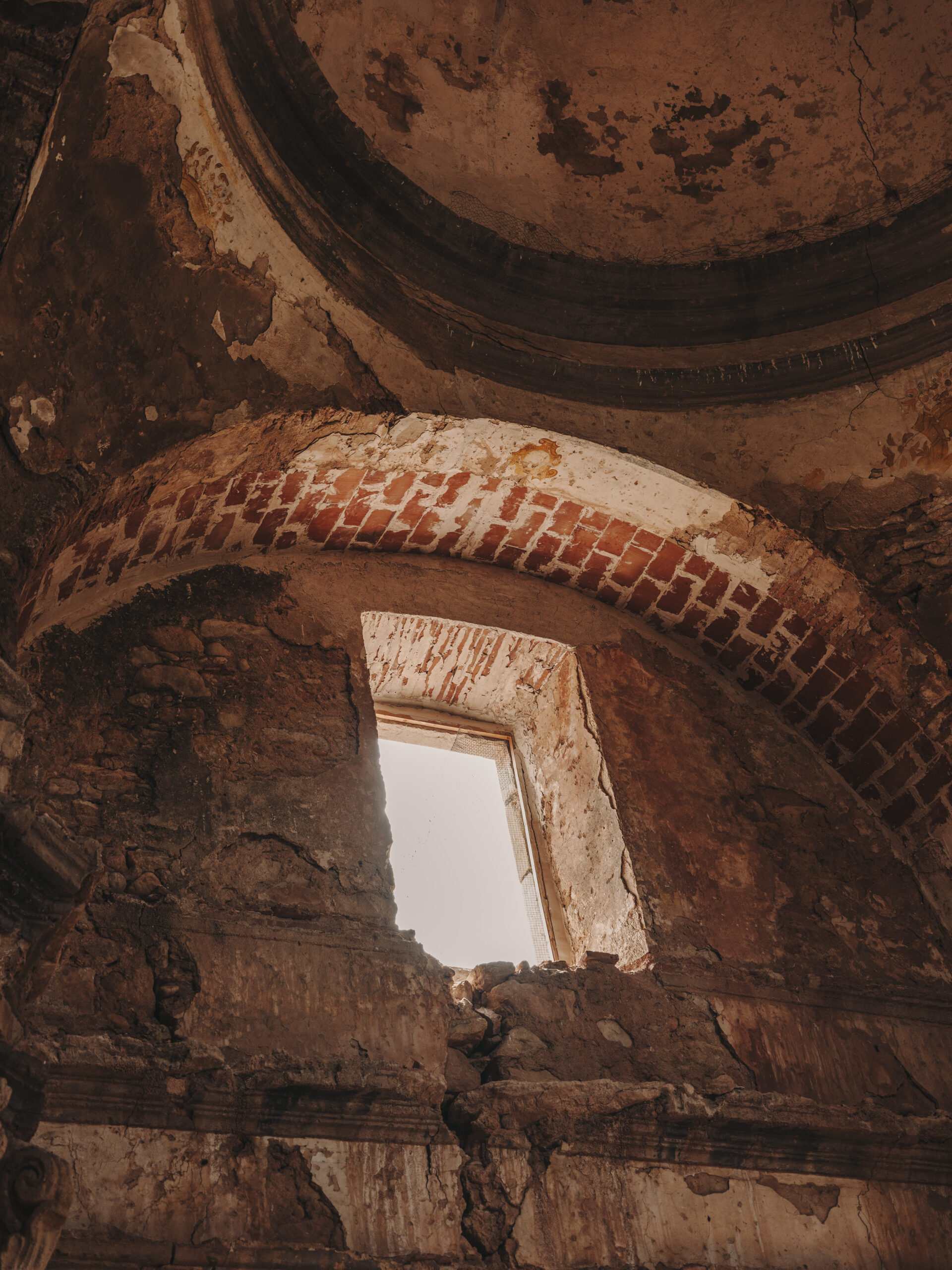

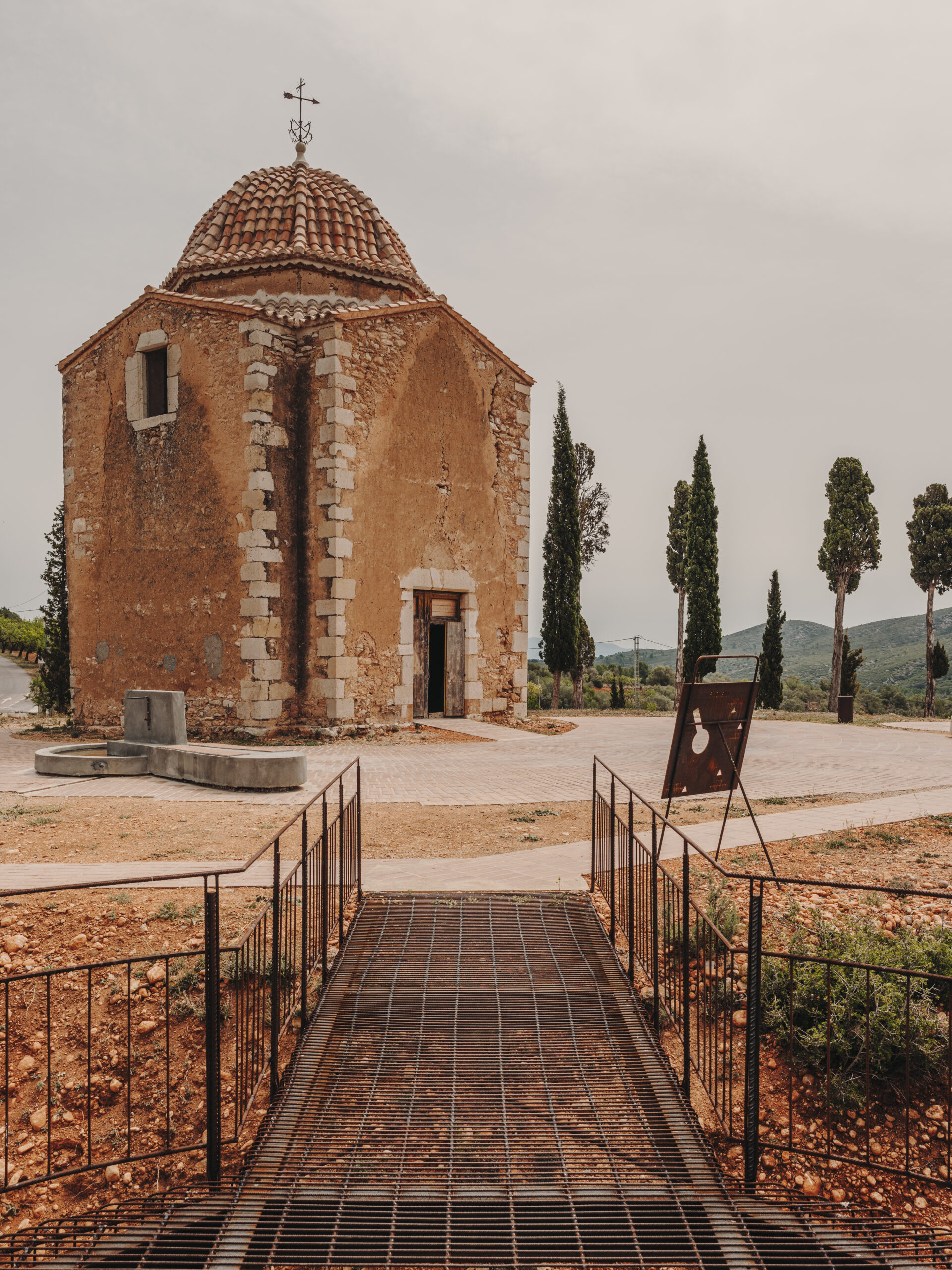

Este proyecto fue el ganador de la V edición del Concurso Cerámico de Regeneración Urbana (CRU), convocado por la Diputación de Castellón. Un concurso anónimo, abierto y público, con intervención de jurado, orientado a la regeneración urbana de diversos municipios de la provincia de Castellón. En esta ocasión, el municipio propuso la regeneración del Calvario, un espacio urbano de uso público y valor histórico ubicado en la entrada del municipio. Se trata de un montículo que alberga una ermita, probablemente del siglo XVIII, cuya cubierta ha sido rehabilitada recientemente. El objetivo del Ayuntamiento es acondicionar el entorno de la ermita, actualmente en desuso, para convertirlo en una zona representativa de los orígenes del municipio, dinamizando el espacio y adecuándolo para el disfrute de la población.

La propuesta

La propuesta se resuelve a través de todo aquello que sucede a lo largo del “camino de baldosas” que lleva desde el inicio del recorrido hasta la Ermita. Un pequeño aparcamiento – de coches y bicicletas – en la base del montículo da lugar al inicio del camino, desde aquí arrancan los dos recorridos propuestos: uno de ellos accesible, más largo, que con una pendiente constante del 6% permite resolver la accesibilidad; y otro más corto y directo, que gracias a unos peldaños nos permite acceder a la plataforma rápidamente.

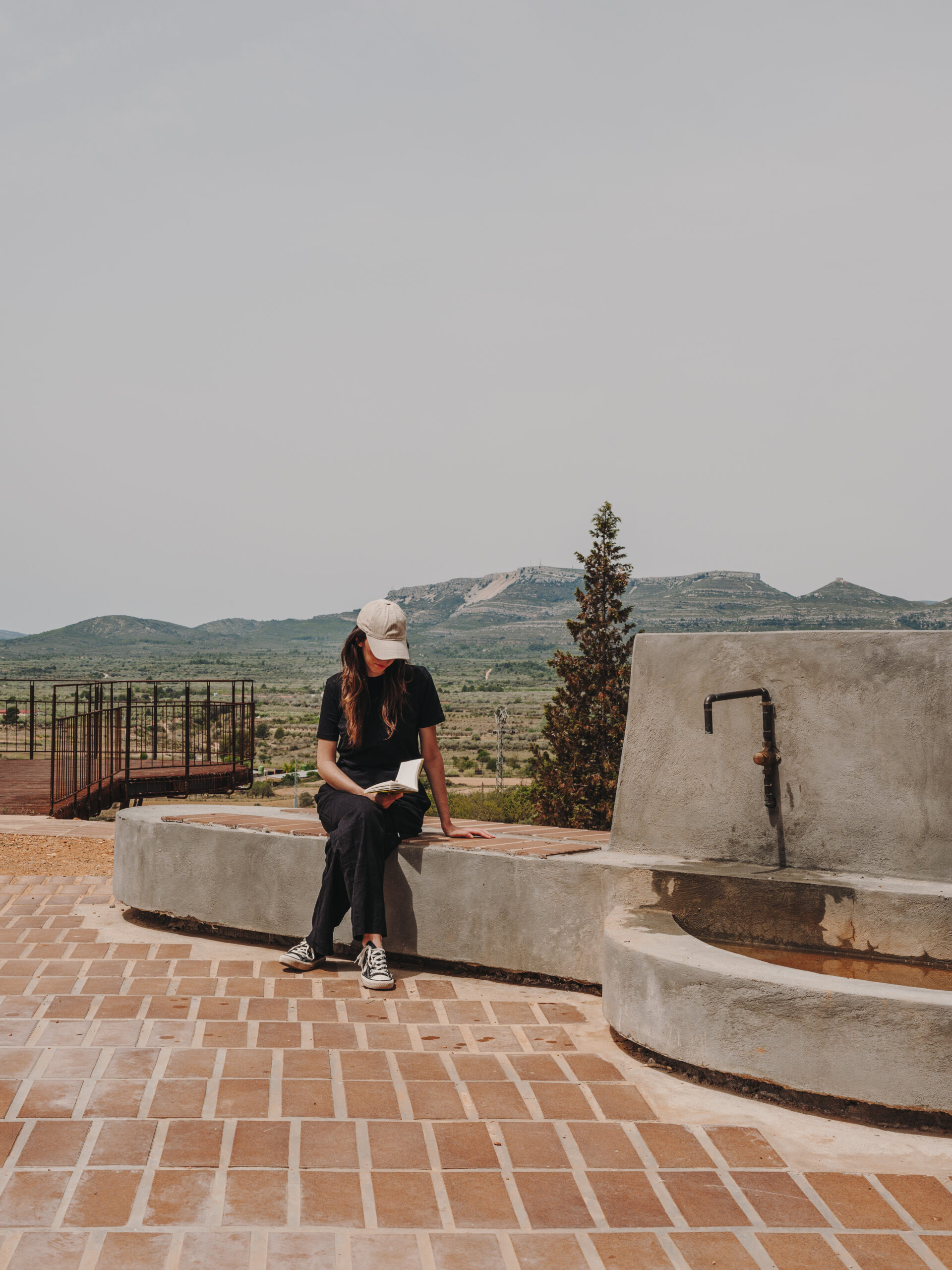

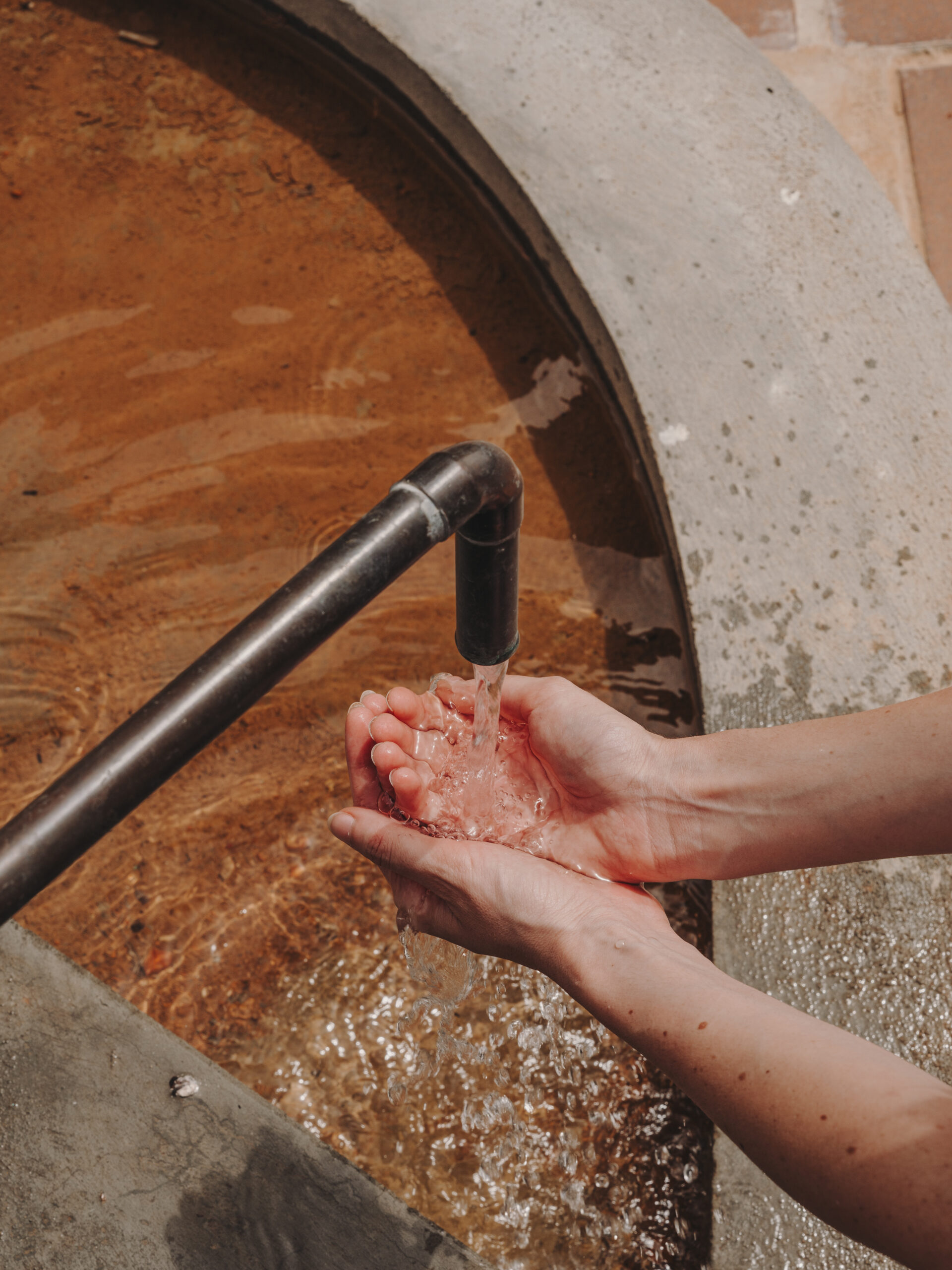

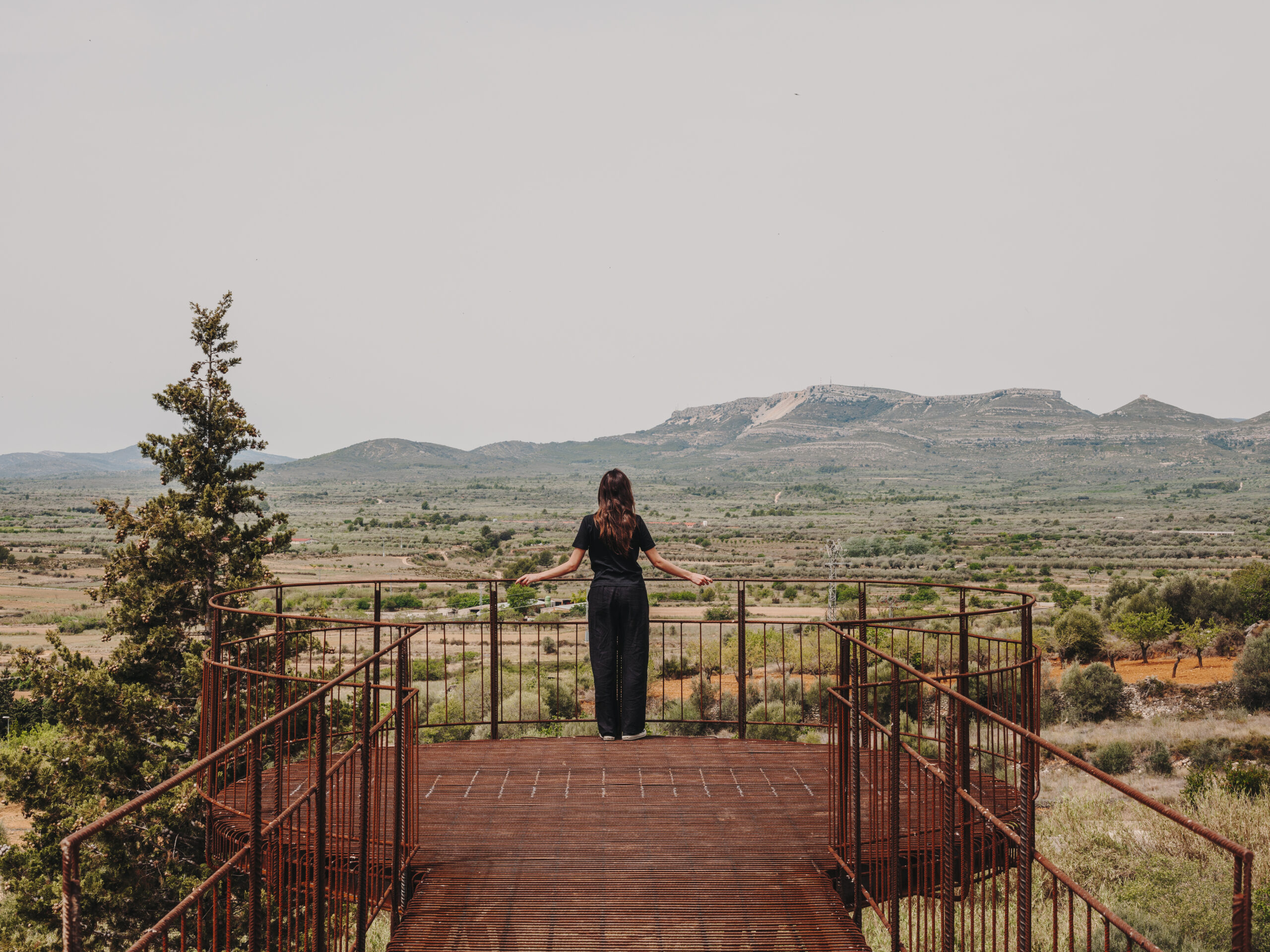

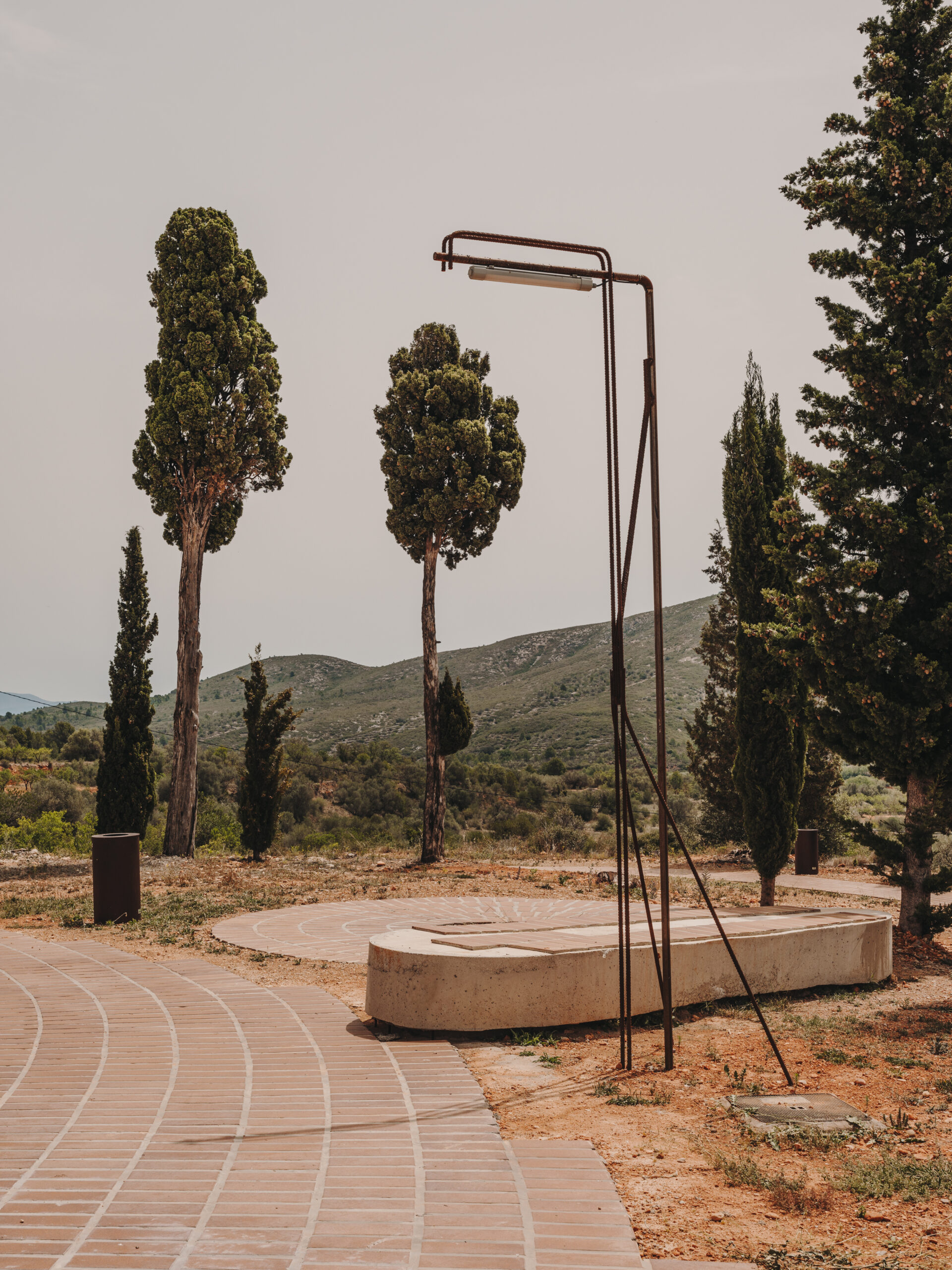

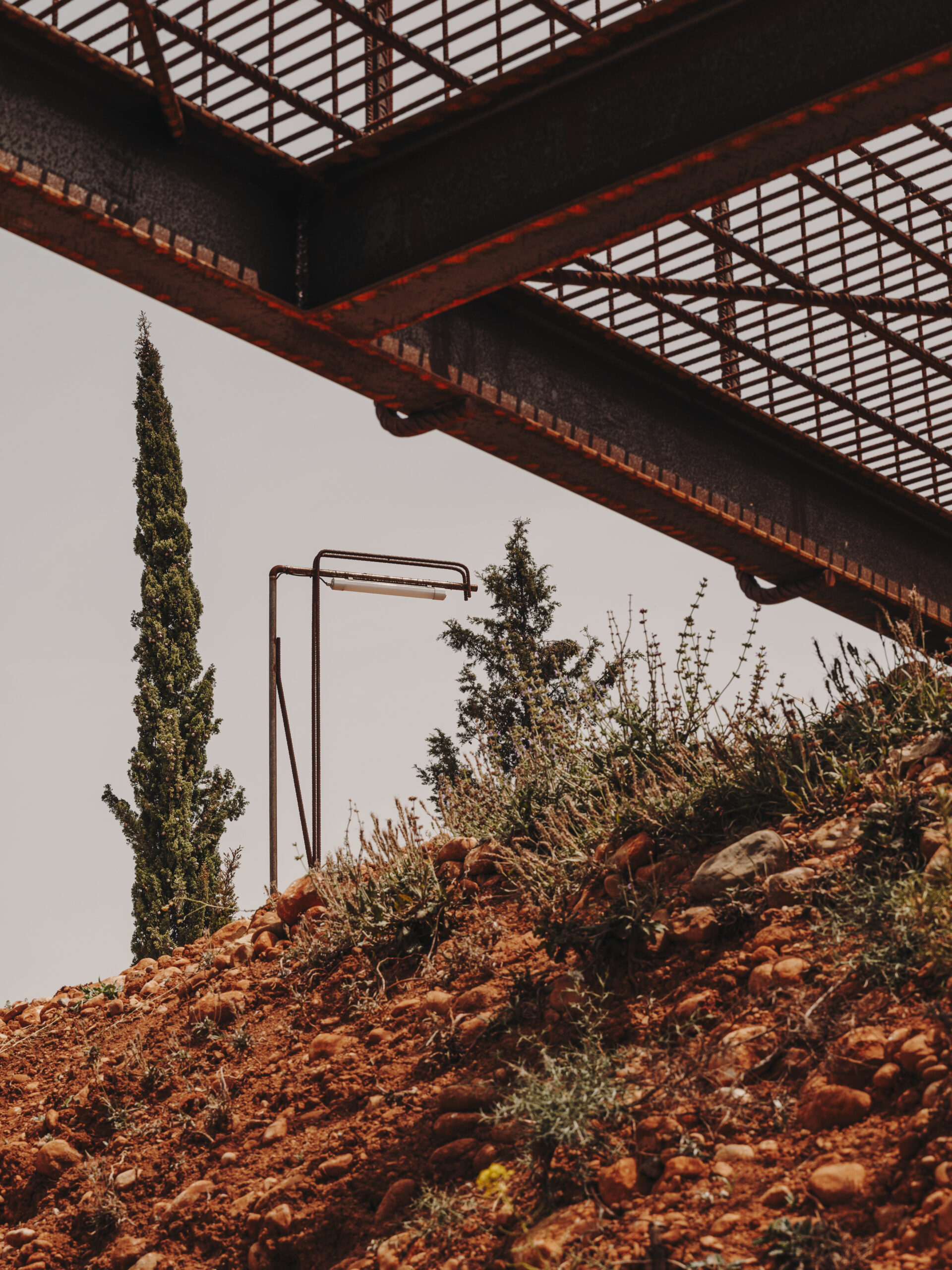

A lo largo del recorrido se producen una serie de pequeños ensanchamientos en los que se sitúan pequeños hitos: zonas de descanso, un mirador, una fuente, una plaza, un merendero… Todo esto acompañado puntualmente de mobiliario urbano como papeleras, farolas, paneles informativos, etc. diseñado ad-hoc para el proyecto y que da respuesta a las necesidades del lugar.

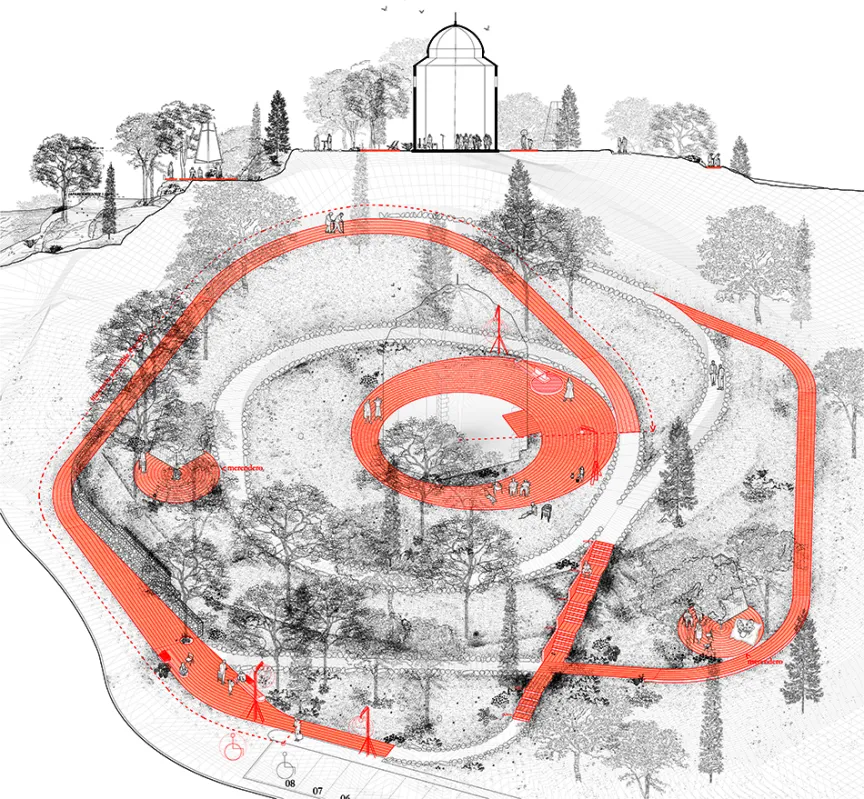

©La Errería. Vista conceptual de la intervención presentada al concurso

Estos recorridos se desarrollan en una especie de espiral que conecta los distintos caminos en aras de fomentar una visión 360º respecto a la loma y a su vez generar una experiencia nueva cada vez, ya que la manera de acceder a la plaza superior es múltiple. Si bien actualmente la plaza no cuenta con una funcionalidad determinada, lo que esta propuesta pretende es proponer una gran “alfombra” cerámica que sea escenario de todos los usos que la población pueda requerir.

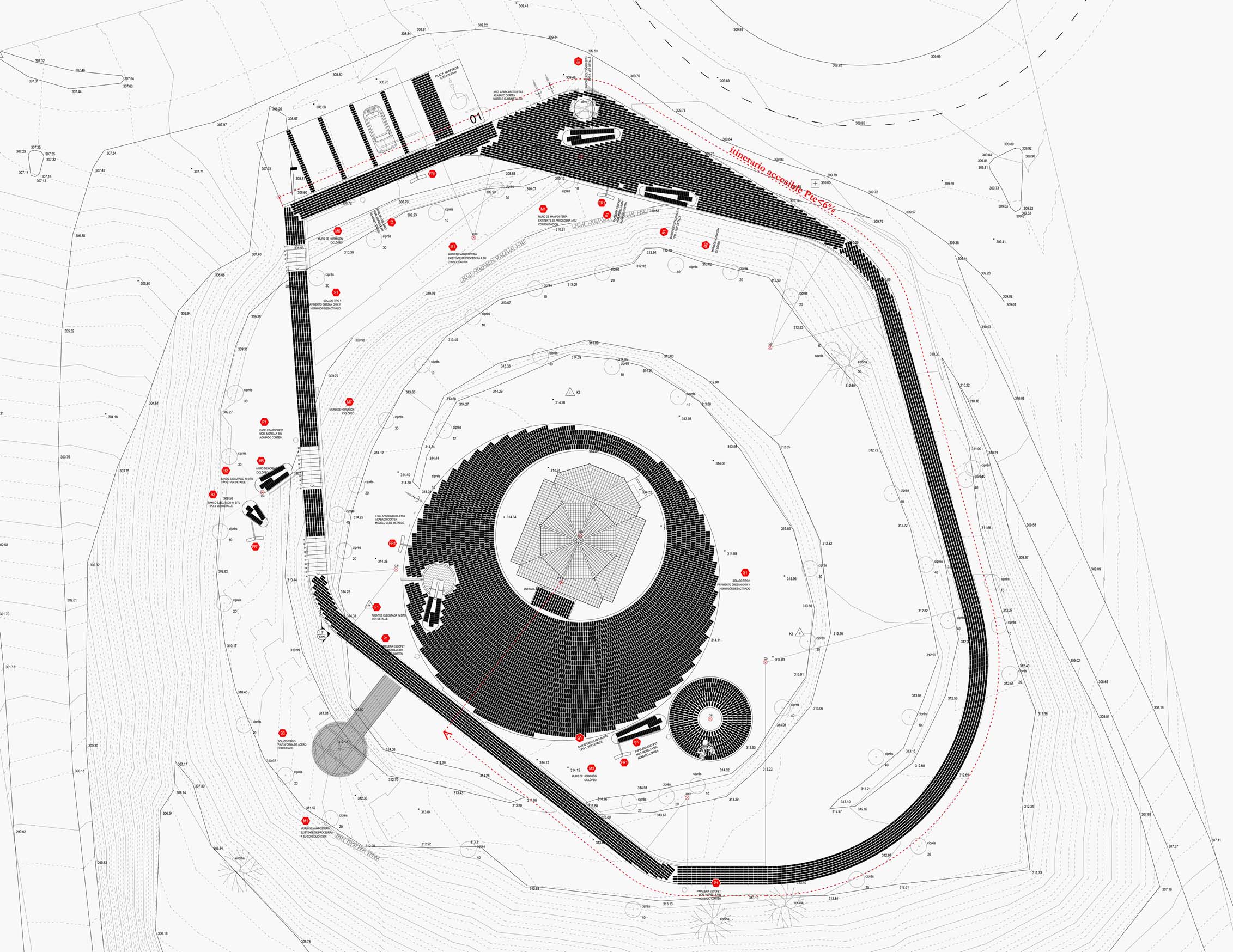

©La Errería. Planta conjunto de la propuesta. Planimetrías ejecución proyecto

Las piezas cerámicas: gres rústico de 15mm rectangular y de pequeño formato

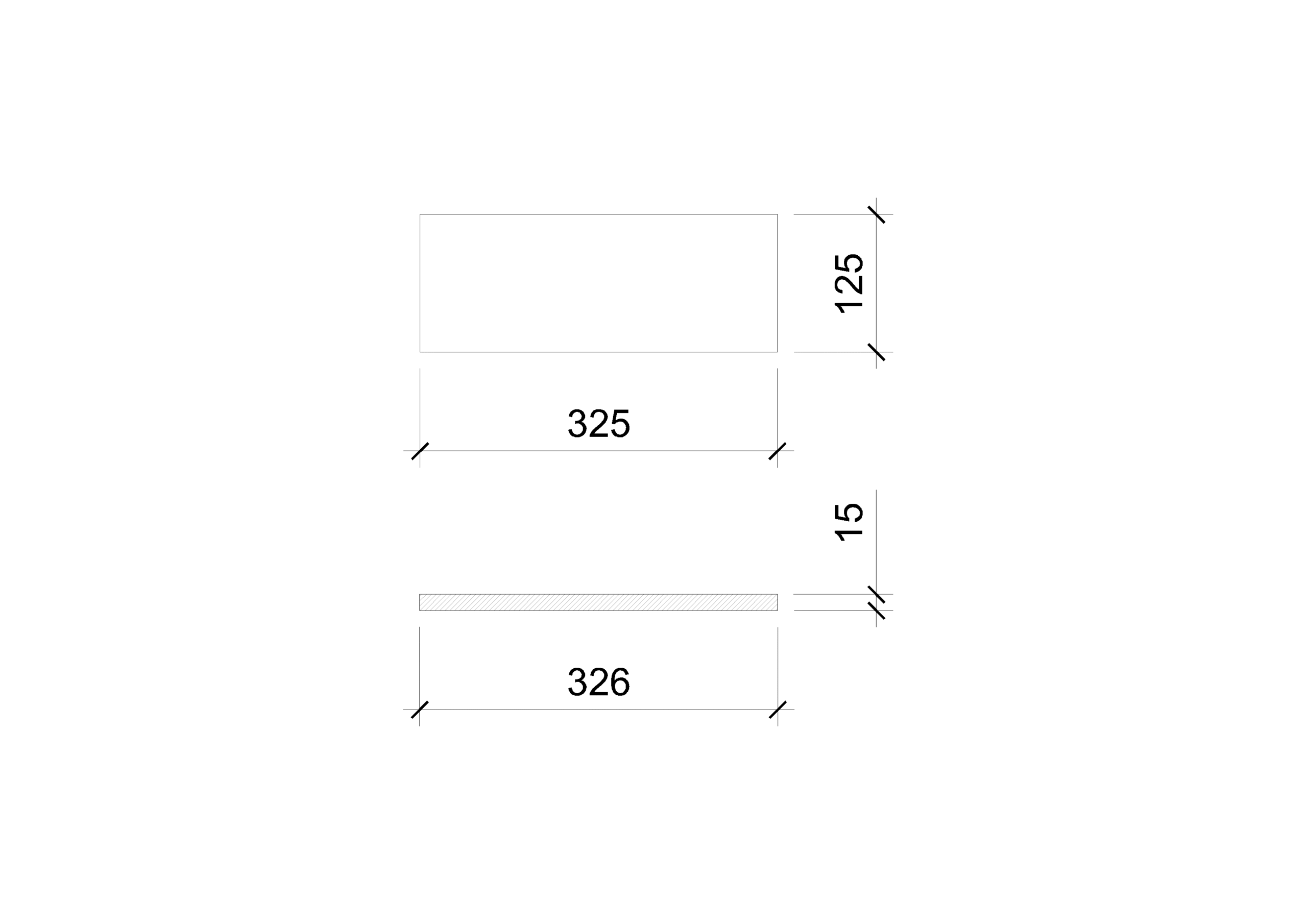

Se pretende conseguir que el espacio cuente con una funcionalidad y facilidad de utilización para todos sus usuarios, así como un diseño que integre la cerámica con el patrimonio arquitectónico. Con este objetivo se elige una pieza rectangular de gres rústico de 15 mm de espesor y relativamente pequeño formato (32,5 x 12,5 cm), de color terroso y acabado texturizado, que cumple con estas exigencias.

Su estudiada disposición longitudinal, enfatizando la direccionalidad del recorrido; o radial, potenciando la presencia de elementos singulares del lugar, como la Ermita, hacen de la propuesta un atractivo ejemplo de cómo un producto cerámico de aspecto tradicional puede dar respuesta a necesidades de proyectos con una imagen completamente contemporánea.

Instalación con la técnica de colocación de capa fina

La pavimentación se resuelve prácticamente con una única sección tipo que da respuesta a los diferentes recorridos peatonales. Se propone la instalación del sistema cerámico sobre una solera de 10 cm de hormigón armado ejecutada sobre un relleno de zahorras de 15 cm. Para la instalación de las baldosas cerámicas de gres rústico se ha utilizado la técnica de colocación de capa fina sobre una capa de mortero de regularización de 4 cm de espesor.

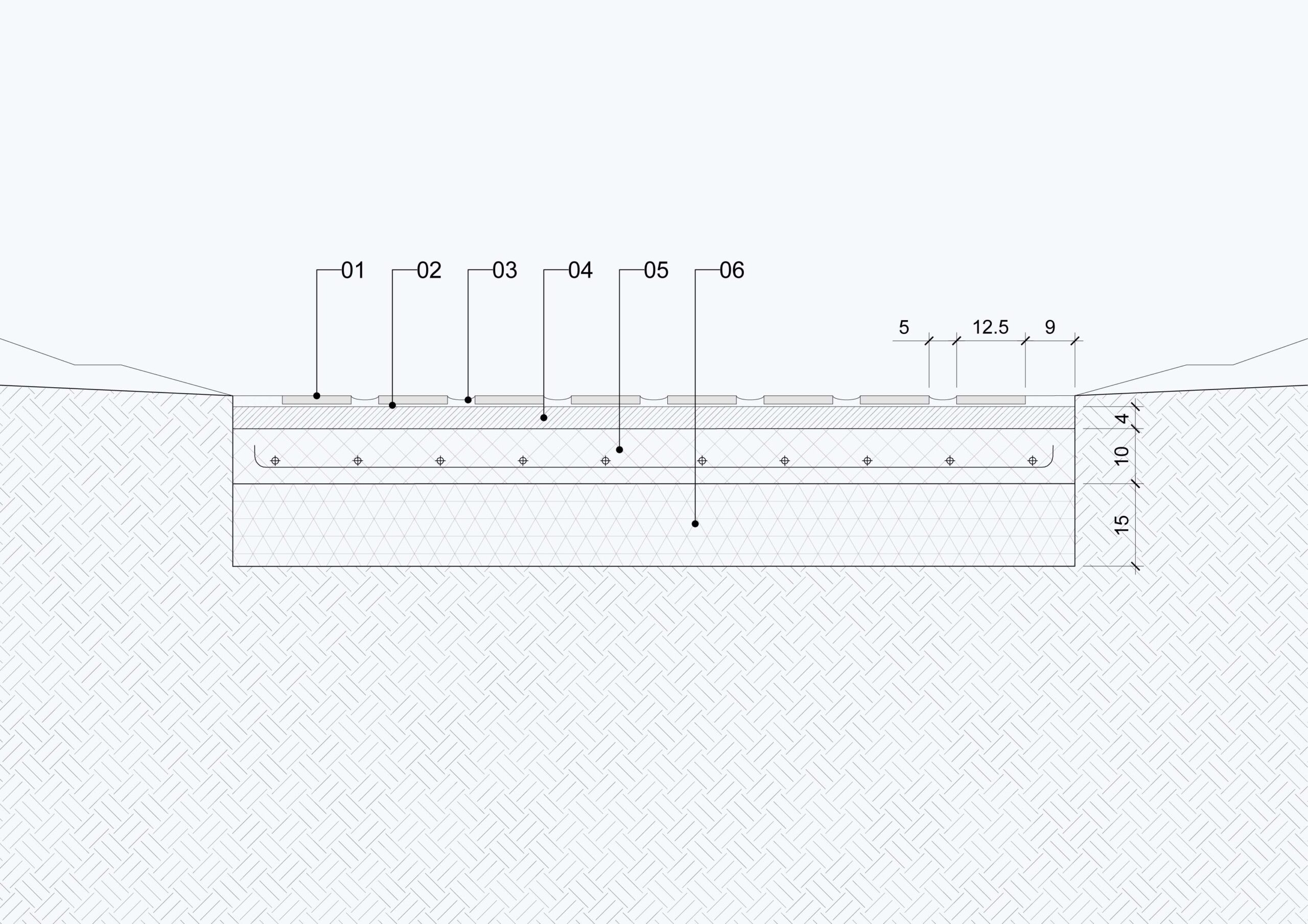

01 Baldosas cerámicas de gres rústico (1,5 cm), 02 Adhesivo cementoso mejorado, 03 Mortero de juntas, 04 Mortero de regulación (4 cm), 05 Solera de hormigón armado (10 cm), 06 Relleno de zahorras (15 cm)

Por su parte, la zona de acceso rodado y aparcamiento se resuelve con un pavimento continuo de 20 cm de espesor de hormigón con fibras de polipropileno incluidas, acabado natural y abujardado mecánico de la superficie, en el que se insertan tiras de baldosas cerámicas para delimitar las diferentes plazas y marcar el acceso. Está inserción está delimitada por la incorporación de perfiles de transición en forma de L que actúan a modo de parapastas del hormigón desactivado y facilitan la posterior colocación del pavimento cerámico.

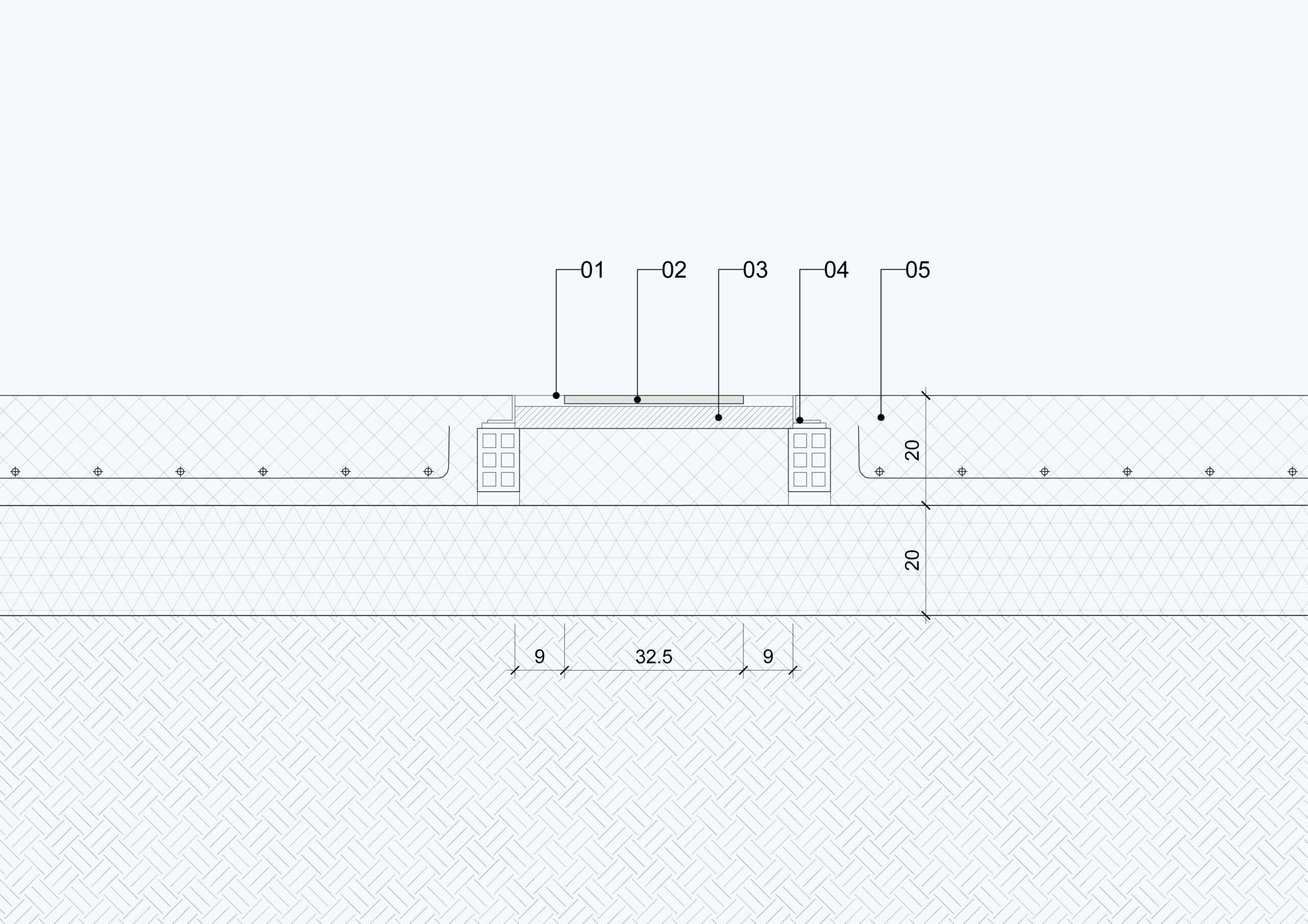

01 Mortero de juntas, 02 Baldosas cerámicas de gres rústico (1,5 cm), 03 Mortero de regulación (4 cm), 04 Angular metálico a modo de parapastas, 05 Pavimento continuo formado por losa de hormigón armado (20 cm)

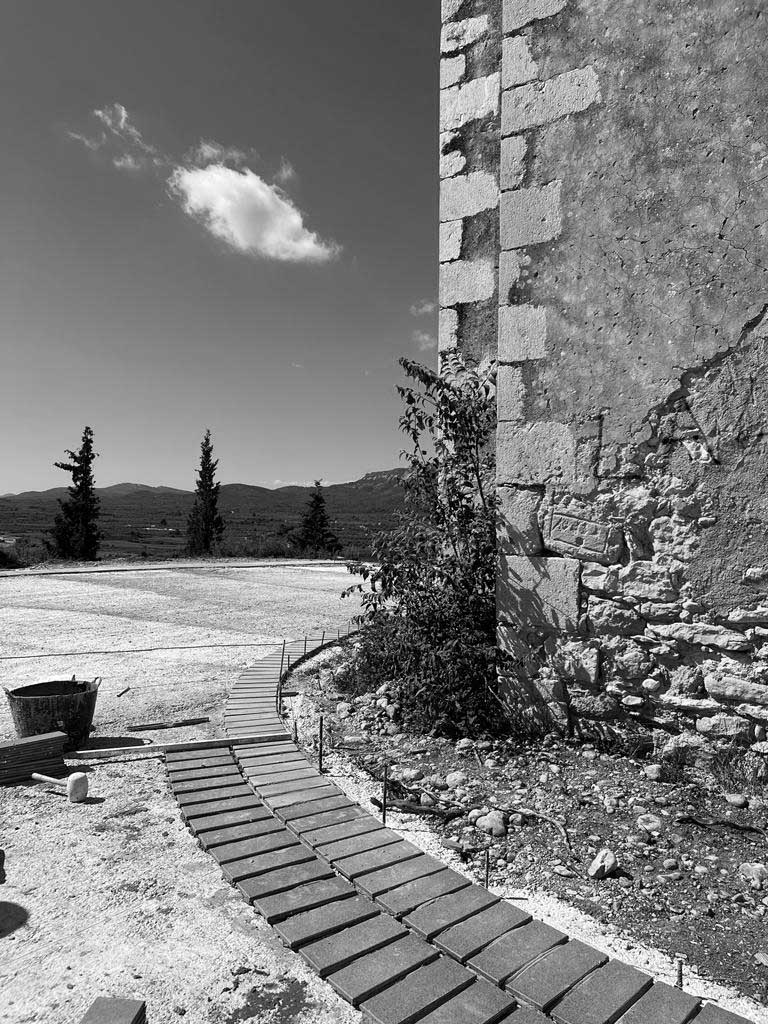

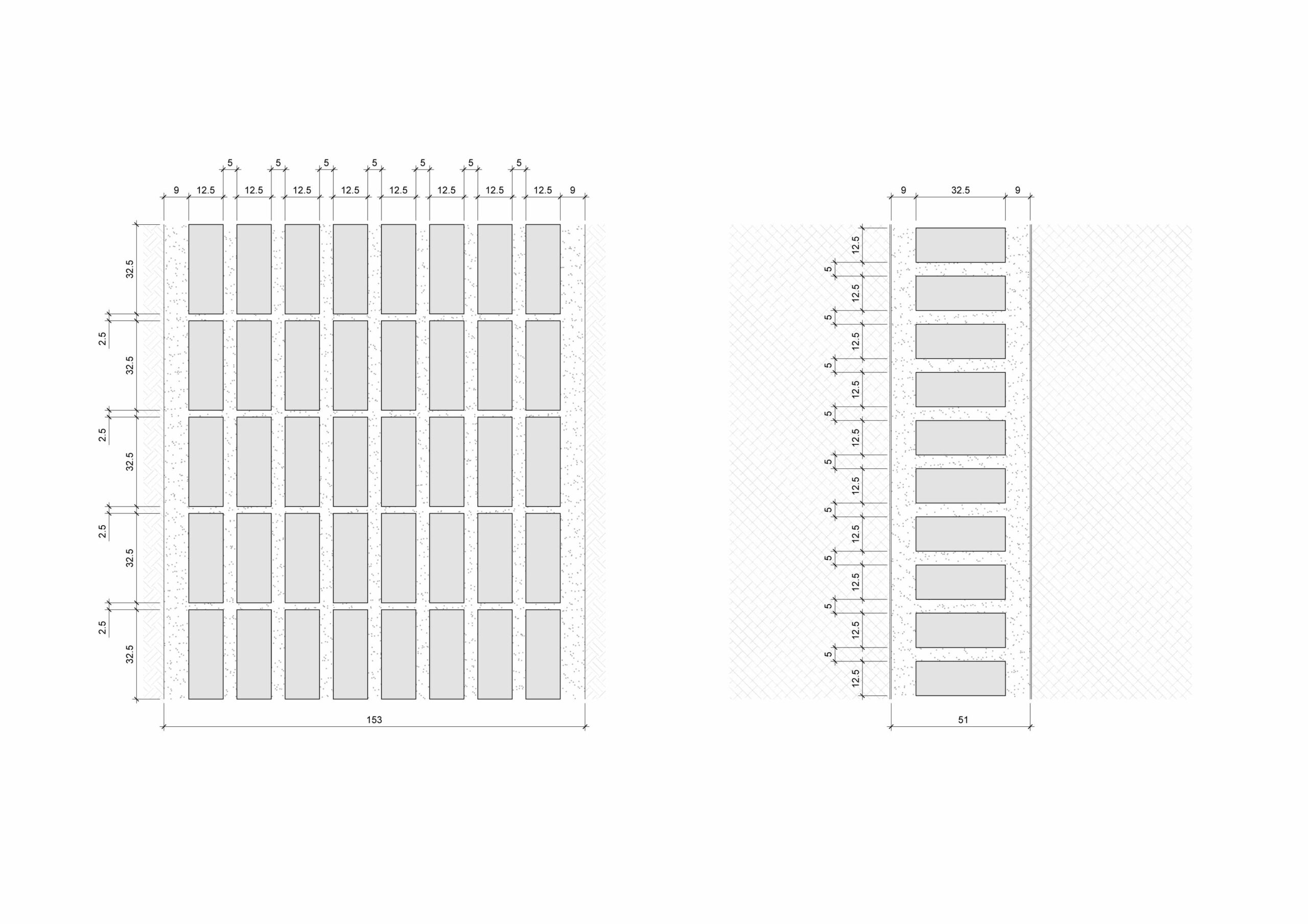

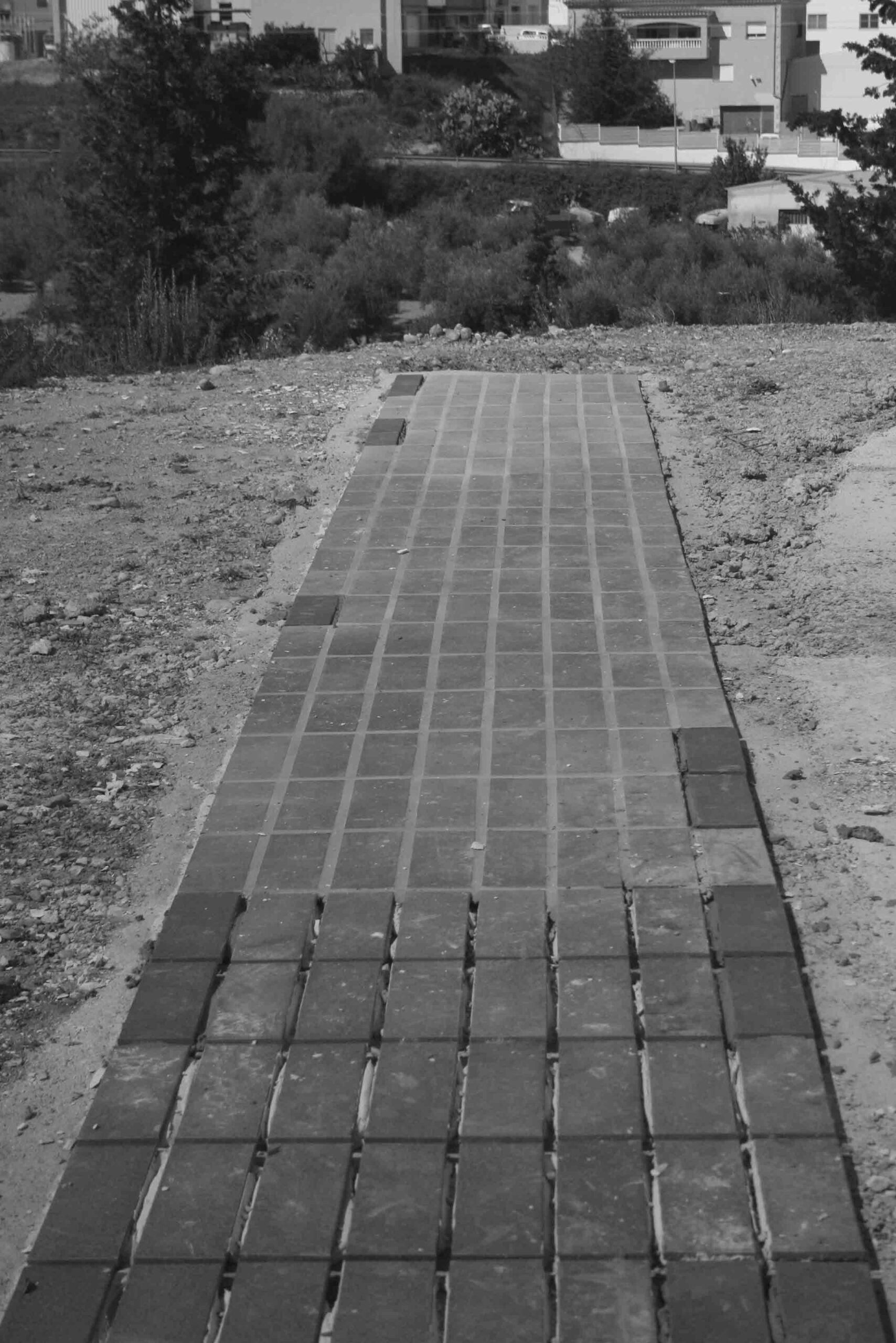

El aparejo elegido en estas soluciones varía según la función y geometría de cada espacio. Por un lado, el camino – con su clara vocación lineal – se resuelve potenciando la longitudinalidad de las piezas, en el sentido de la marcha. Este efecto se ve remarcado por el estudiado juego de juntas que se realiza en el que, modificando los espesores (50 mm en una dirección de la retícula y 25 mm en la otra), se enfatiza la direccionalidad del recorrido.

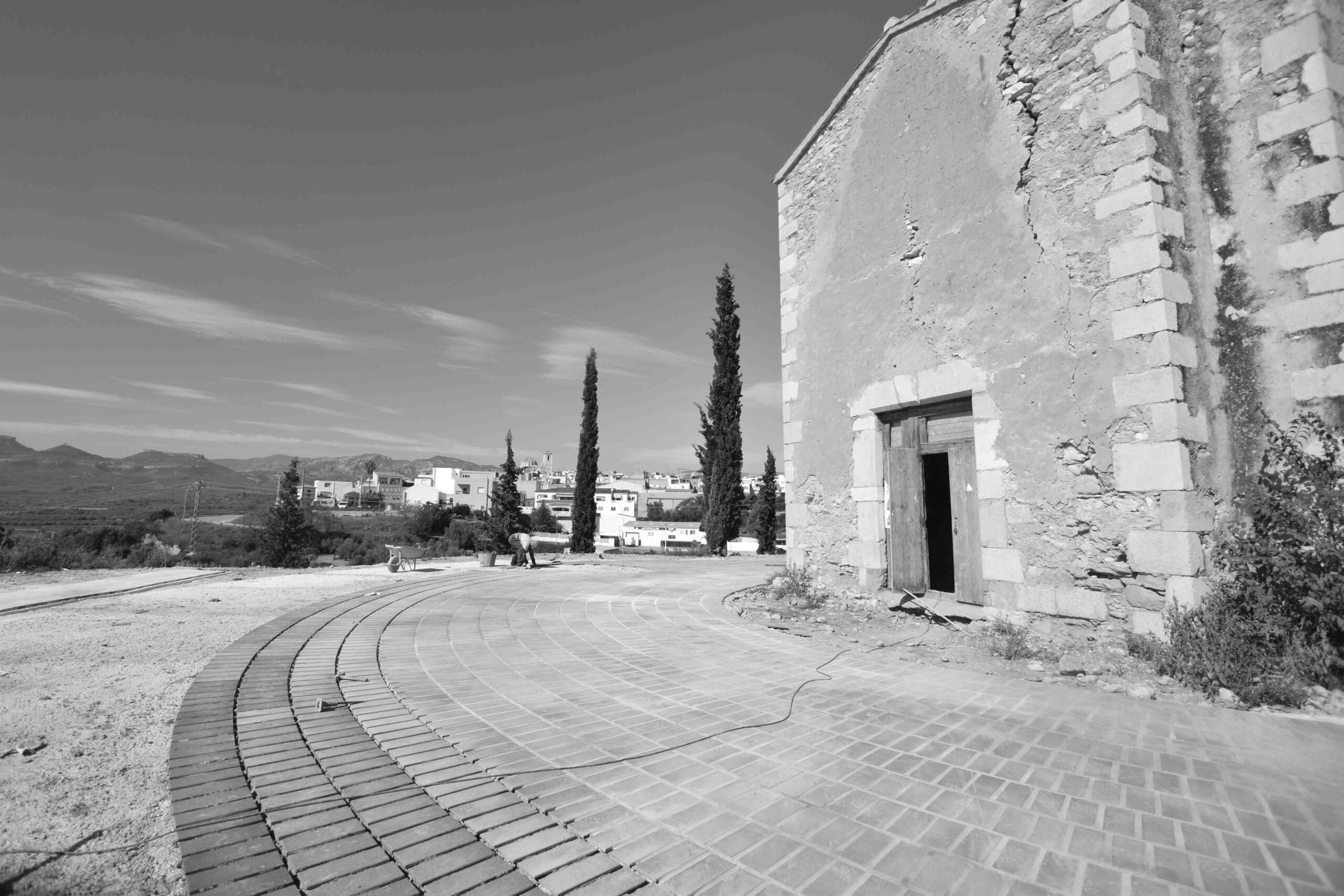

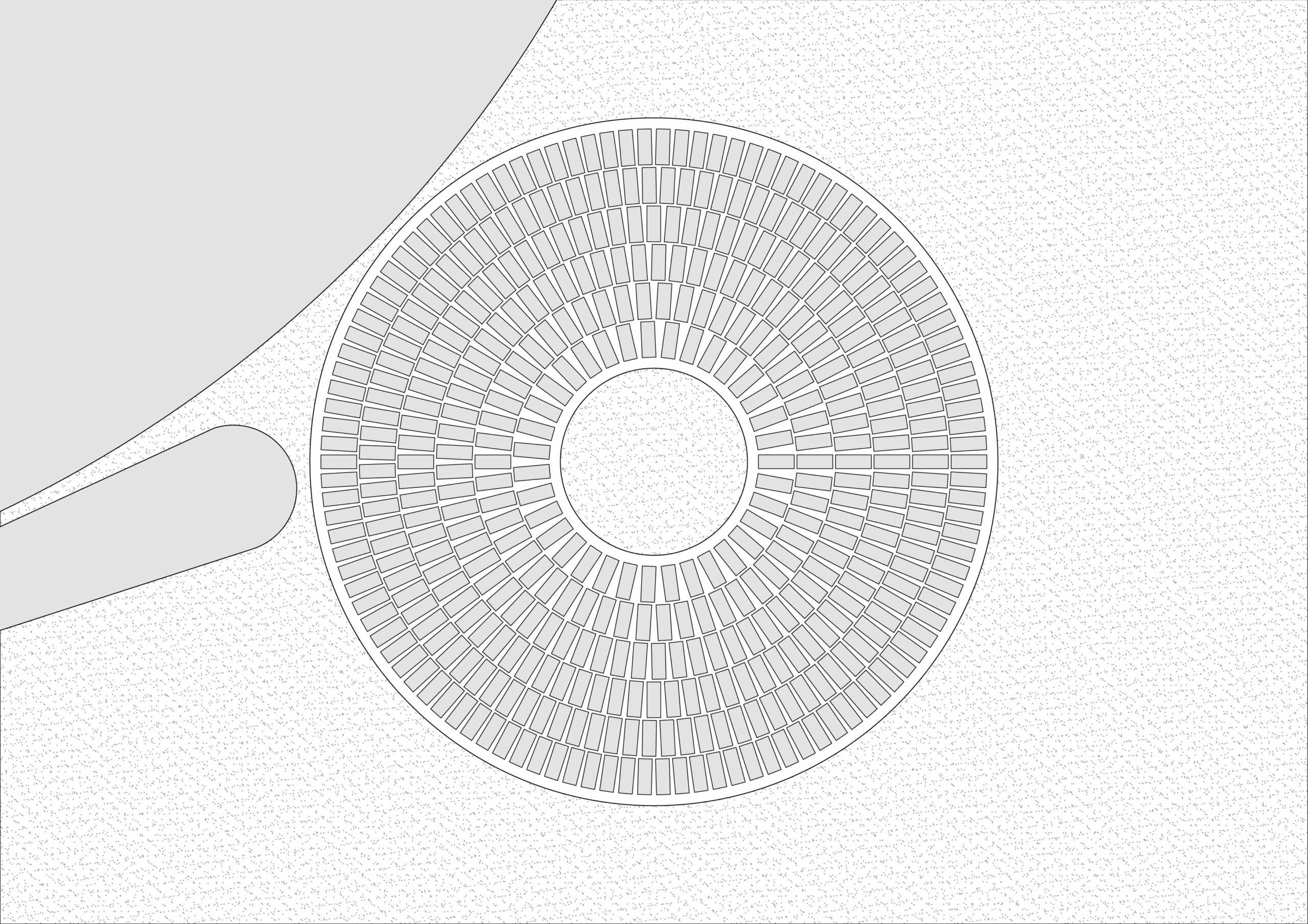

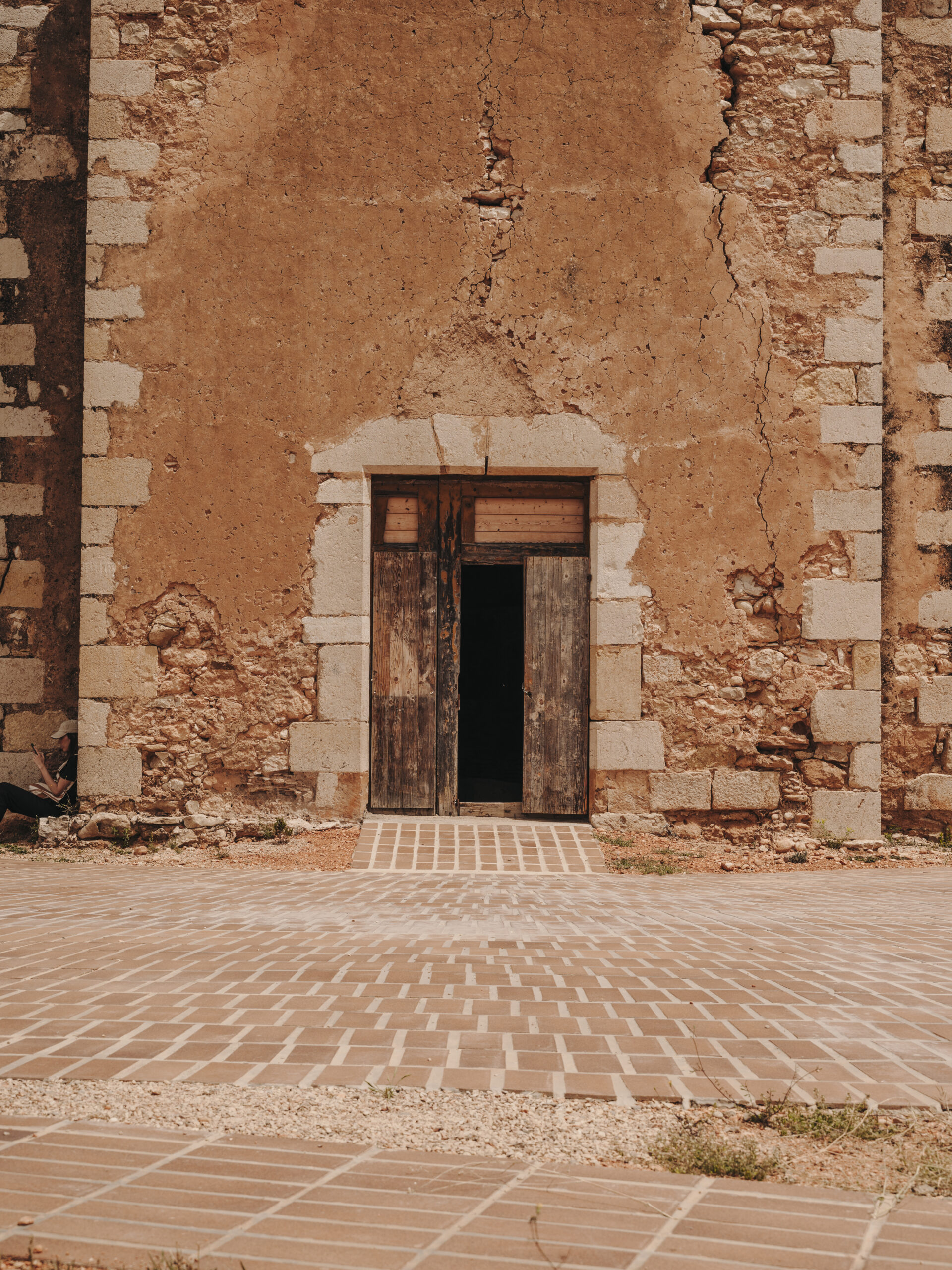

Por otra parte, en los lugares de esparcimiento, de descanso y pausa, como la plaza principal o el merendero, el aparejo cambia y se propone una disposición radial de las baldosas, facilitada por el pequeño formato utilizado. En el caso de la plaza, esta elección de aparejo enmarca el principal hito del lugar: la Ermita.

Pavimento cerámico exterior, formado por baldosas cerámicas de gres rústico (grupo AIb) según la norma UNE-EN 14411, de dimensiones 12 cm x 32,5 cm y 15 mm de espesor; recibidas en capa fina, con adhesivo cementoso mejorado C2 según UNE-EN 12004 y rejuntadas con rejuntado con mortero de cemento según UNE-EN 13888, con juntas de colocación muy abierta, de 25 y 50 mm.  Colocadas sobre capa de regularización de mortero de 4 cm de espesor. Sistema totalmente instalado según Guía de la Baldosa Cerámica (Documento Reconocido por la Generalitat Valenciana DRB 01/06).

Por su parte, al pavimento elegido en el proyecto, un gres rústico modelo Gresan Onix – Klinker Extrusionado (pieza tabica lisa) de la empresa Exagres, presenta las siguientes características técnicas:
