Normativa sobre pavimentos técnicos elevados

En el artículo “Suelos técnicos elevados” se hace un repaso a las características y funcionalidad de los pavimentos técnicos elevados. Se trata de una solución constructiva muy específica en la que el uso de la baldosa cerámica encaja perfectamente.

En España, la norma de referencia es la UNE-EN 12825:2002 “Pavimentos elevados registrables”, que es la versión oficial en español de la norma europea EN 12825. La norma específica las características, los requisitos de comportamiento y los métodos de ensayo y medida de los pavimentos elevados registrables cuyo uso principal es su instalación en el interior de los edificios para ofrecer un acceso total a los servicios situados en el plenum o espacio libre útil entre la cara inferior de las baldosas y el suelo base. Es aplicable a todos los elementos del suelo, incluyendo paneles y pedestales. La norma aplica a cualquier tipo de material que pueda utilizarse como pavimento sobreelevado integrado en una estructura de soporte.

El pavimento elevado registrable debe ser diseñado y fabricado de tal manera que tenga capacidad de resistencia mecánica y estabilidad y que la carga que pueda soportar durante su uso no produzca una deformación o rotura.

Los pavimentos, en base a la norma UNE-EN 12825 se clasifican en función de la carga límite que soportan antes de rotura según la tabla siguiente:

Así mismo, cuando la carga aplicada es igual a la carga límite dividida por un coeficiente de seguridad (2 o 3), la deformación o flecha máxima define también unos niveles de clasificación:

No existe ninguna reglamentación, normativa o documentación técnica que defina unos niveles de uso en función de la clase de carga límite de los pavimentos elevados registrables. Por tanto, el prescriptor tendrá que tener en consideración las cargas de uso esperadas para elegir adecuadamente el pavimento elevado registrable adecuado.

No obstante, a nivel orientativo, en función de la clase se pueden considerar los siguientes tipos de uso:

• Clase 1 (Carga > 4 kN): Áreas de uso ligero, tales como pequeñas oficinas, salas de reuniones privadas o zonas técnicas de poco tránsito.
• Clase 2 (Carga > 6 kN): Áreas de oficinas estándar, pasillos de tráfico medio y zonas de archivo ligero.
• Clase 3 (Carga > 8 kN): Oficinas de tránsito elevado, salas de ordenadores, bibliotecas y áreas comerciales generales.
• Clase 4 (Carga > 9 kN): Espacios con cargas concentradas, salas de servidores, laboratorios.
• Clase 5 (Carga > 10 kN): Centros de datos de alta densidad y salas con máquinas.
• Clase 6 (Carga > 12 kN o más): Áreas industriales ligeras y zonas con equipamiento pesado.

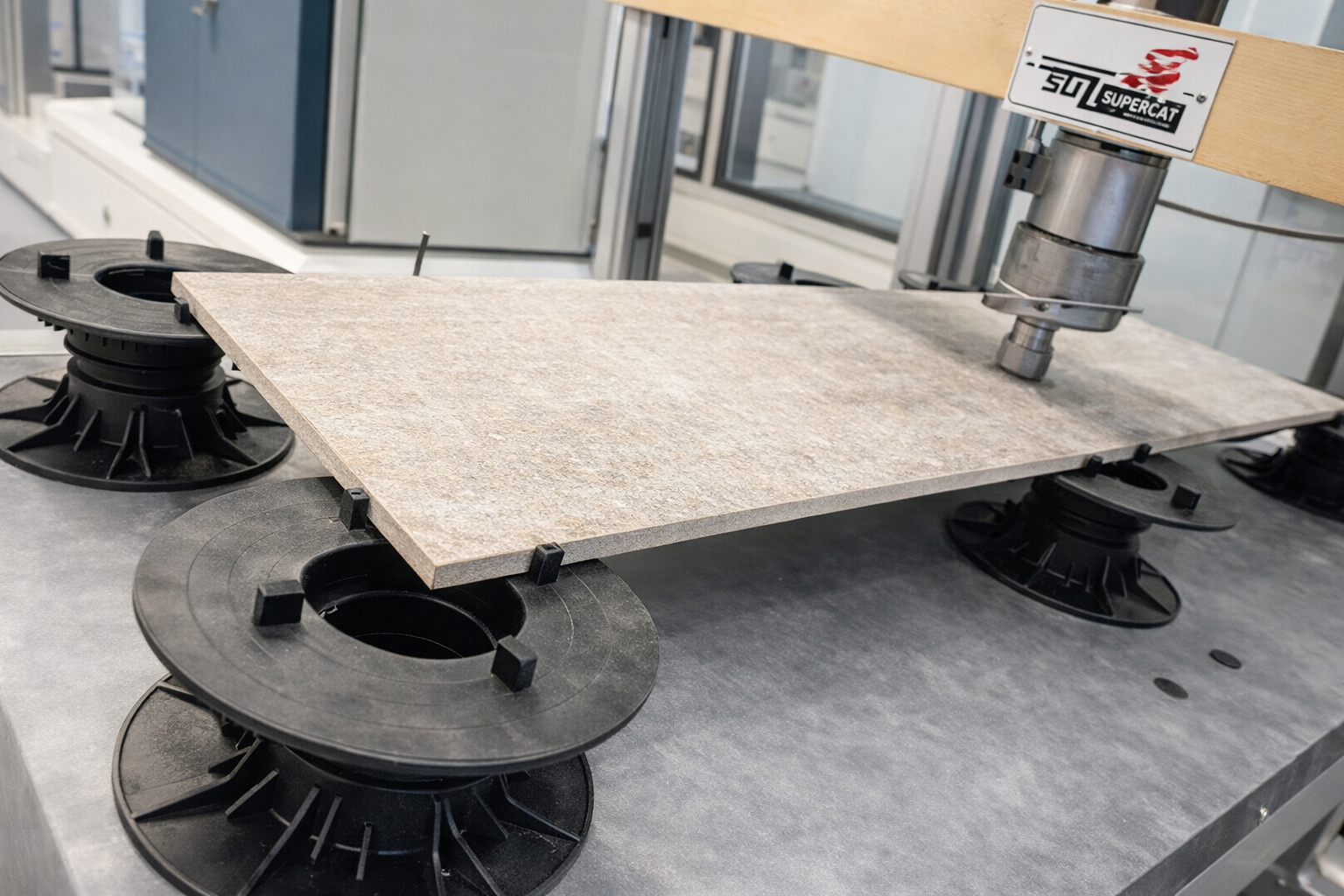

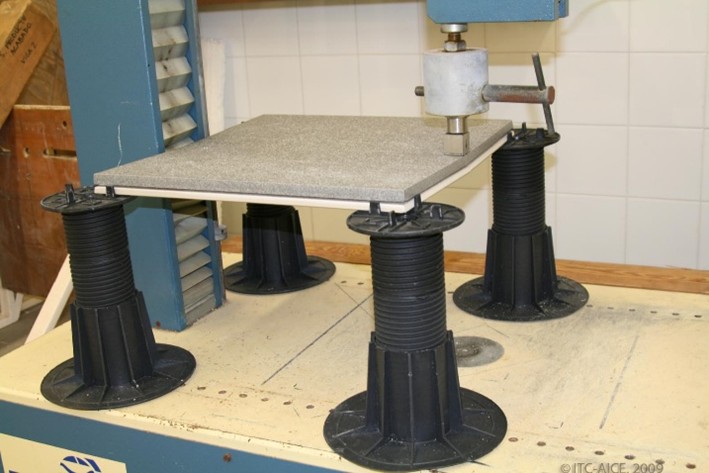

Ensayo de carga concentrada

Además de los requerimientos que definen la clase del pavimento elevado registrable, existen otros requerimientos que evalúan la resistencia mecánica de elementos del sistema. Así, respecto a los pedestales, la estructura tiene que soportar cuatro veces la carga de trabajo del sistema sometido a ensayo. El pedestal no puede deformarse ni dañarse.

Otro aspecto que se tiene en consideración en el sistema en conjunto es la deformación residual en el punto más débil, donde la flecha residual no debe exceder de 0,5 mm después de retirar una carga equivalente a la carga de trabajo aplicada durante 30 minutos.

También se contemplan requerimientos frente a cargas dinámicas por impacto, tanto de cuerpos duros como blandos que son otro tipo de prestaciones requeridas en el uso de un pavimento.

El comportamiento frente a impacto de cuerpos duros se determina lanzando un indentador de acero de masa 4,5 kg desde una altura de 600 mm en tres puntos, lo que supone una energía de impacto de 26,46 J. La baldosa no debe presentar signos de rotura o fisuras después de los impactos.

El comportamiento frente a impacto de cuerpos blandos se determina lanzando un saco de 300 mm de diámetro relleno con arena con una masa de 40 kg desde una altura de 1m en dos puntos, lo que supone una energía de impacto de 392 J. La baldosa no debe presentar signos de rotura o fisuras después de los impactos.

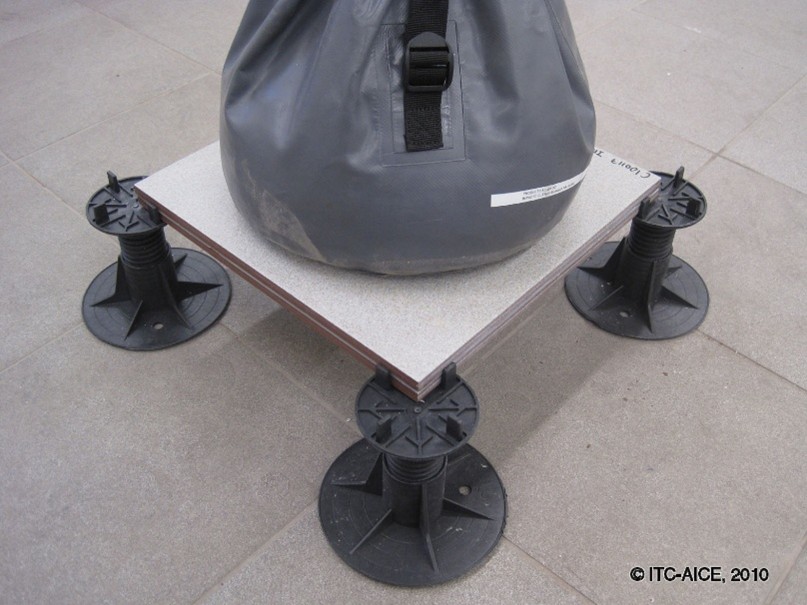

Ensayo de impacto de cuerpo blando

Existen otras características que contempla la norma UNE-EN 12825. Por una parte, establece unas tolerancias dimensionales con el fin de permitir la intercambiabilidad o sustitución en caso de ser necesario. Estas tolerancias contemplan la longitud y rectitud de lados, escuadrado, alabeo, concavidad y espesor de la baldosa. Así como la diferencia en altura entre el canto perimetral y la superficie de la baldosa. Contempla también dos clases (clase 1 y 2) de tolerancias, siendo la clase 1 más estricta.

Así mismo, en función del entorno de uso en el que va a estar instalado el pavimento elevado registrable y las necesidades de usos específicos, la norma hace referencia a otras características adicionales que pueden considerarse. Estas características son protección contra la corrosión, resistencia al pelado del recubrimiento de la baldosa, reacción al fuego, conductividad electrostática, riesgo de electrocución, aislamiento acústico y conductividad térmica. Para cada característica define a su vez un método de ensayo o de referencia para evaluar el pavimento.

En España existe un número importante de fabricantes de baldosas cerámicas que tienen la marca francesa de producto QB-UPEC gestionada por el organismo francés CSTB (Centre Scientifique et Technique du Batiment). Esta marca establece una clasificación de las baldosas en función del resultado de diferentes ensayos. La clasificación otorgada define a su vez el tipo de local donde se considera adecuado utilizar una baldosa.

El Cahier 3778-V6 “Revêtements de sol céramiques” de esta marca contempla dos ensayos específicos para pavimentos elevados registrables. Son la determinación del comportamiento al choque repetido y determinación de la resistencia a flexión.

El ensayo de determinación del comportamiento al choque repetido consiste en dejar caer una bola de acero pulido de 320 g desde una altura de 80 cm 3 veces sobre el centro de la baldosa. Estando la baldosa apoyada en un determinado número de plots en función del tamaño de la baldosa. El resultado se considera satisfactorio cuando en al menos 3 de las 5 muestras ensayadas no hay rotura de la baldosa.

 La determinación de la resistencia a la flexión se basa en el método de ensayo definido en la norma UNE-EN ISO 10545-4 “Baldosas cerámicas- Parte 4: Determinación de la resistencia a la flexión y de la fuerza de rotura” (Ir al artículo “Características físicas requeridas a las baldosas cerámicas en función de su aplicación” https://solconcer.es/propiedades-ventajas-ceramica/caracteristicas-fisicas-ceramica/) con la salvedad de que para formatos rectangulares de longitud superior a 600 mm la baldosa se recorta al tamaño definido por la distancia entre dos plots establecida en el método de ensayo del choque repetido.  La baldosa no se ensaya instalada sobre los plots. El ensayo se realiza sobre 5 muestras y se declara el valor medio de carga, fuerza y módulo de rotura.

Tal como se comenta en el artículo “Marcado CE en las baldosas cerámicas”, cuando existe un kit o sistema constructivo como es el caso del pavimento elevado registrable, el Reglamento Europeo nº 305/2011 de Productos de la Construcción (RPC) contempla los Documentos de Evaluación Europeos (EAD) como herramientas para evaluar las prestaciones respecto a las características esenciales de seguridad, durabilidad y uso.

No existe un EAD específico notificado para pavimento elevado registrable. Sin embargo, el EAD 190005-00-0402 “Kit de terraza” sí recoge un sistema de perfiles y rieles de soporte que podrían considerarse equivalentes a un sistema de pavimento sobreelevado. Este EAD contempla requisitos de seguridad en caso de incendio (reacción al fuego), higiene, salud y medio ambiente (influencia de la humedad), seguridad y accesibilidad en el uso (resistencia a la flexión y módulo de elasticidad, resistencia a tracción del anclaje y resistencia a impacto entre otros) y ahorro energético (conductividad térmica). Así como los métodos para evaluarlos y niveles o clases de los resultados obtenidos.

Las características más relevantes a evaluar en un pavimento elevado registrable son el comportamiento mecánico a cargas estáticas y a cargas dinámicas por impacto. En este sentido, la documentación normativa o técnica existente considera en todos los casos estas características.

En el caso de los pavimentos elevados registrables, la norma UNE-EN 12825 es una referencia muy interesante puesto que es una norma de sistema constructivo que evalúa el comportamiento del conjunto en lugar de evaluar aisladamente los materiales que lo conforman. El enfoque normativo basado en la evaluación respecto al uso o a la evaluación de los sistemas en conjunto es un enfoque mucho más interesante que las normas de producto en las que se evalúa el producto independientemente del entorno de uso o al sistema al que está asociado. Lamentablemente predomina este último tipo de normas.

En este sentido, los EAD que evalúan kits o sistemas constructivos sí pueden considerarse también como documentos de mucho interés para evaluar prestaciones en la construcción.

La norma UNE-EN 12825 identifica una clasificación de seis cargas límite para el sistema de pavimento elevado junto con la posibilidad de elegir dos coeficientes de seguridad posibles y tres flechas máximas para el panel de pavimento elevado. Además, hay dos clases de tolerancias dimensionales para los paneles de pavimento. Por consiguiente, hay 72 opciones de sistemas de pavimentos elevados entre los que es posible elegir en función de los requerimientos del uso al que vayan a estar destinados los pavimentos elevados registrables.
