Normativa de instalación de baldosas cerámicas

La norma española UNE 138002 “Reglas generales para la ejecución de revestimientos con baldosas cerámicas por adherencia”, establece los criterios y define las pautas para colocar las baldosas cerámicas utilizando adhesivos cerámicos. Únicamente contempla la instalación por adhesión y no contempla otros tipos de instalación como pueden ser la fachada ventilada o los pavimentos sobreelevados.

Quizás la aportación más relevante de esta norma es que introduce el concepto de sistema cerámico, conformado por la baldosa, capas inferiores y elementos y materiales necesarios para la instalación. Este enfoque es el que debe considerarse por todos los agentes implicados en el uso de las baldosas cerámicas para asegurar el éxito de la baldosa una vez instalada.

Se trata de un documento técnico que describe y regula integralmente el proceso de colocación de baldosas cerámicas por adherencia, desde el diseño hasta el mantenimiento. Aborda la creciente complejidad del sector, considerando nuevos materiales y sistemas constructivos. Su objetivo es contribuir a la reducción de patologías, mejorando la calidad de la instalación y la experiencia del usuario final. La norma está formada por once capítulos y cuatro anexos informativos. A continuación, se describe el contenido de algunos de los capítulos más importantes:

En el “Capítulo 4: Clasificación y designación de los sistemas cerámicos” se clasifican los sistemas cerámicos en función de su ubicación (verticales y horizontales) y de las capas que componen la solución constructiva. La norma contempla los siguientes sistemas cerámicos para la instalación de baldosas cerámicos por adhesión:

Sistemas cerámicos verticales

• Sistema directo: el material de adhesión se aplica directamente sobre el soporte base.
• Sistema con capas intermedias: comprende capas intermedias (regularización, aislamiento, etc.) entre el soporte base y el revestimiento de baldosas.

Sistemas cerámicos horizontales

• Sistema directo: el material de adhesión se aplica directamente sobre el soporte base.

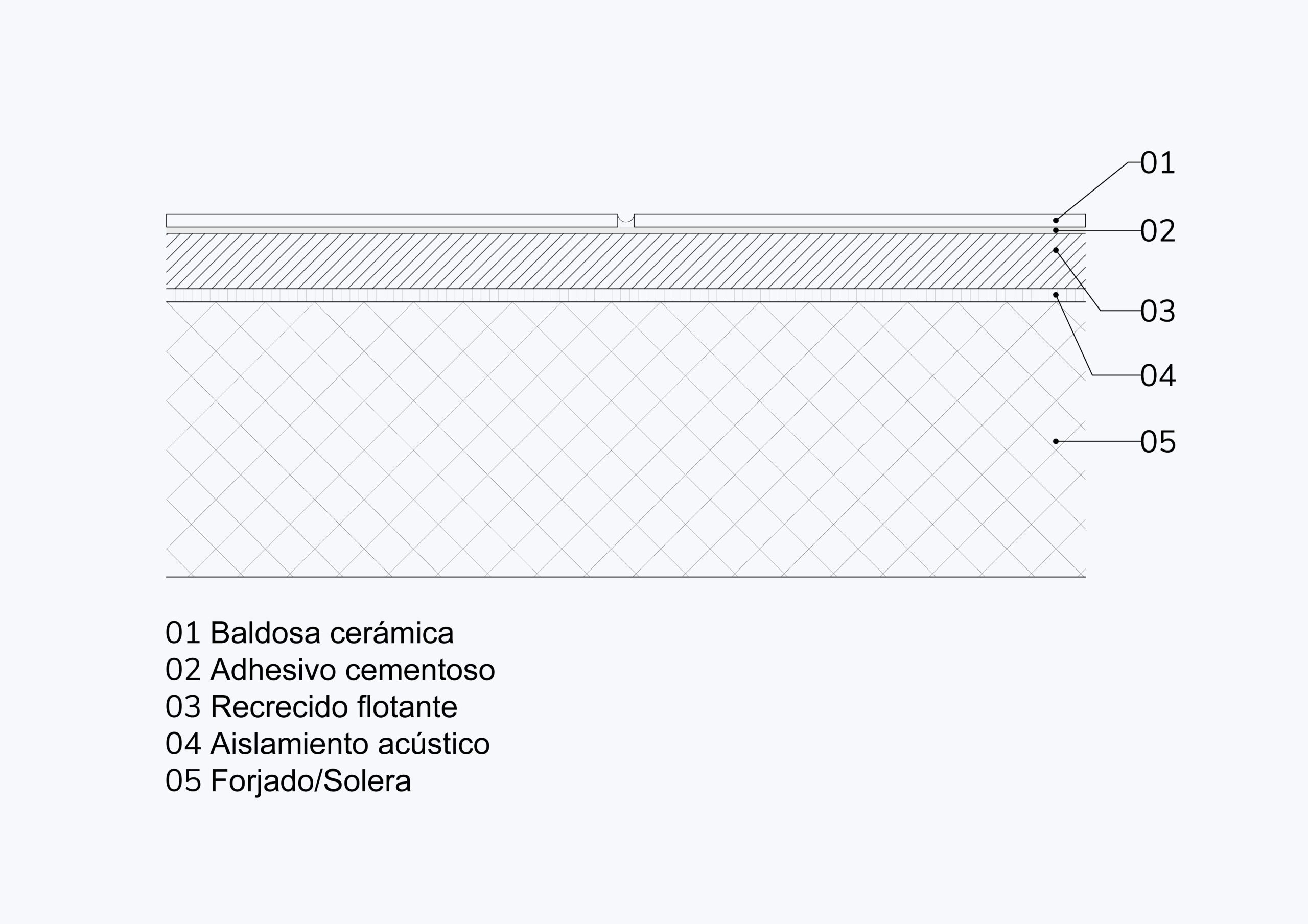

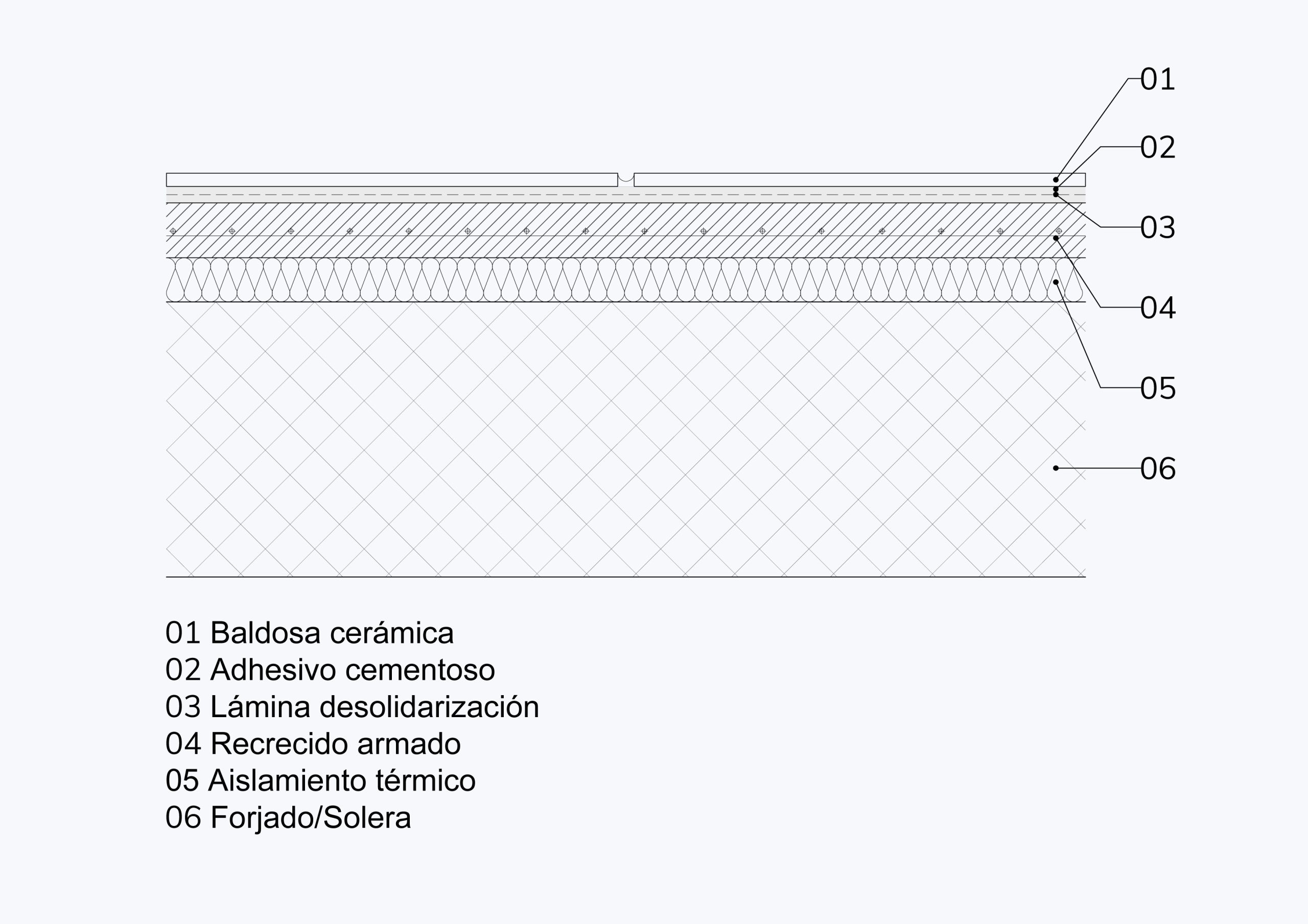

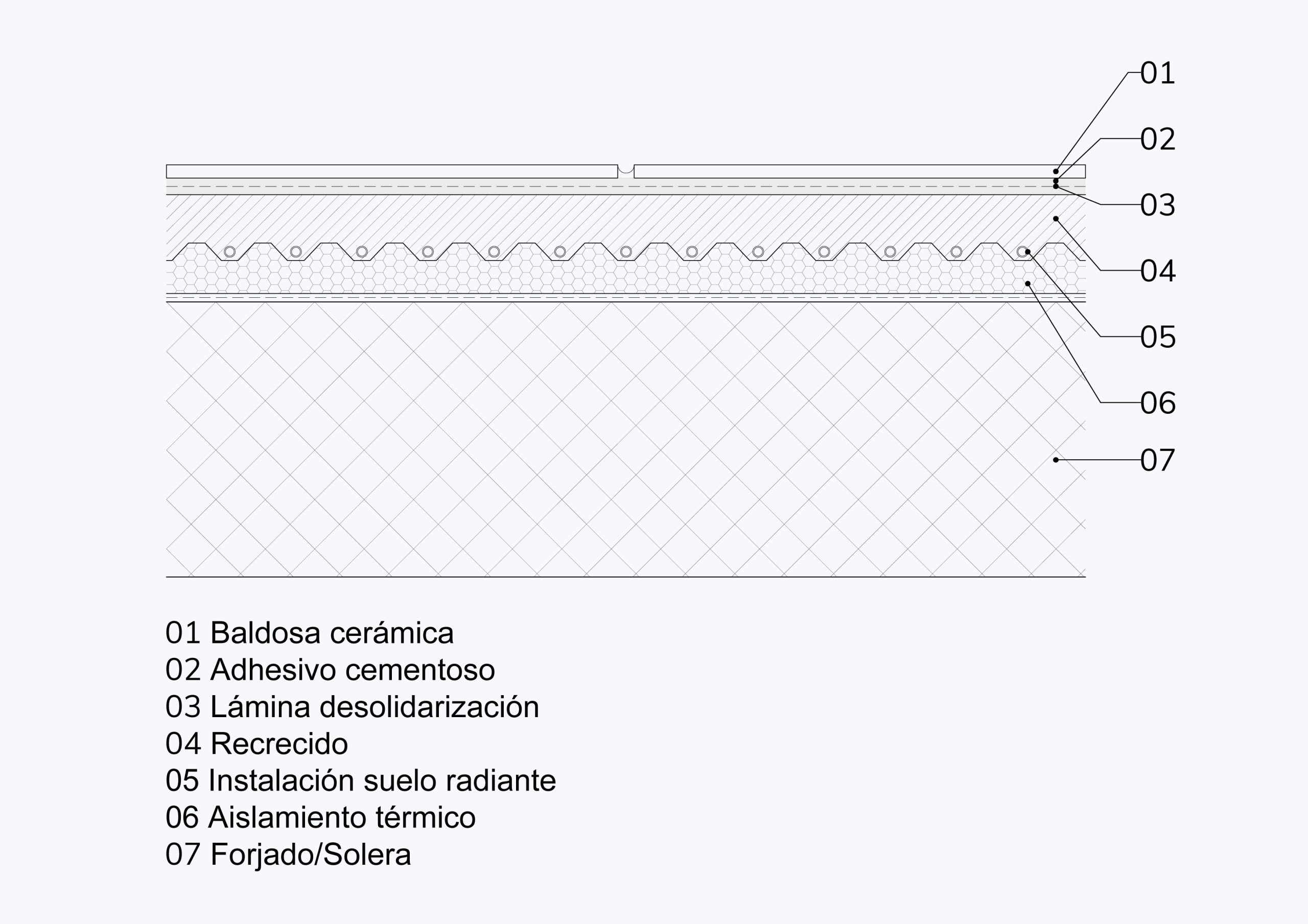

• Sistema con capas intermedias: comprende capas intermedias (recrecido, aislamiento, reparto de cargas, impermeabilización, etc.) entre el soporte base y el revestimiento de baldosas cerámicas. Este sistema puede resultar más o menos complejo en función de las capas que lo conformen.
• Sistema sobre explanada natural: conformado por una losa de hormigón y una capa de regularización en caso de ser necesario entre la explanada natural y la baldosa cerámica.

En el “Capítulo 5: Productos y materiales para sistemas cerámicos” se desglosa el sistema cerámico respecto a los diferentes materiales que lo conforman y se indica la normativa de producto que le aplica a cada uno. Destacamos a continuación algunos de ellos:

• Baldosas cerámicas (ISO 13006 / UNE-EN 14411).
• Adhesivos: adhesivos para baldosas cerámicas (UNE-EN 12004-1) o morteros de cemento (sólo se pueden utilizar bajo determinadas condiciones muy restrictivas).
• Juntas de colocación (UNE-EN 13888-1).
• Juntas de movimiento: perfiles plásticos/metálicos o sellantes comprensibles (UNE-EN ISO 11600 / UNE-EN 15651).
• Soportes de colocación: hormigón (EHE-08 / UNE-EN 206-1), recrecidos (UNE-EN 13813) o revocos (UNE-EN 998-1).
• Otros materiales. Piezas de arcilla cocida (UNE-EN 771-1) o bloques de hormigón (UNE-EN 771-3) para fábricas de albañilería, placas de e yeso laminado (UNE-EN 520), membranas líquidas de impermeabilización (UNE-EN 14891), paneles prefabricados o revestimientos preexistentes, entre otros muchos materiales.

En el “Capítulo 6: Los soportes para la colocación de revestimientos cerámicos” se describen los tipos de soportes más habituales y los requisitos que deben cumplir en términos de estabilidad, planitud, limpieza, etc. Se explican las funciones de las diferentes capas intermedias, como la nivelación, regularización, desolidarización, etc. Además, en este capítulo se especifican las condiciones de entrega de la superficie de colocación, incluyendo la planitud y los requisitos de limpieza.

El soporte es una parte fundamental del sistema cerámico, ya que su estabilidad (variaciones dimensionales) generan esfuerzos sobre el revestimiento cerámico. Es imprescindible considerar la estabilidad de los soportes para poder diseñar el sistema cerámico, seleccionar los materiales y la técnica de colocación. Los principales tipos de soporte contemplados en la norma son:

• Soleras o losas de hormigón:
  • Estable: más de 6 meses de edad curado en condiciones normales de humedad y temperatura y ausencia de fisuras abiertas. Admite colocación por adherencia directa.
  • Moderadamente inestable: más de 4 meses de edad curado en condiciones normales de humedad y temperatura y ausencia de fisuras abiertas. Admite colocación por adherencia directa con adhesivos deformables o bien con capa intermedia de desolidarización.
  • Inestables: menos de 6 semanas de edad y soleras o capas de compresión fisuradas. Colocación no monolítica con un recrecido flotante o con desolidarización.
• Forjados (de hormigón, metálico o de madera):
  • Estable: cumplen con las condiciones indicadas para las soleras junto a luz inferior a 4 m o flechas activas esperadas iguales o inferiores a 5 mm. Si no se cumplen las condiciones de estabilidad, prever capas de desolidarización, juntas de dilatación y perimetrales, adhesivos deformables, baldosas de formatos menores, doble encolado y junta de colocación ancha.
• Cerramientos y particiones:
  • Estable: muros para fábrica de ladrillo para cerramientos con más de 6 meses de edad y para particiones con más de dos meses de edad asentables sobre elementos estables. Admite colocación por adherencia directa. Si no se cumplen las condiciones de estabilidad, juntas perimetrales, adhesivos deformables, baldosas de formatos menores, doble encolado y junta de colocación ancha.

En el “Capítulo 7: Diseño de los sistemas cerámicos” se aborda el diseño del sistema cerámico como una solución constructiva que debe cumplir con las exigencias del proyecto y las reglamentarias. Se detallan las exigencias básicas del Código Técnico de la Edificación (CTE) para obras de edificación en España. Se especifican los criterios para la selección de las baldosas cerámicas en función del uso y se establecen también los criterios para la selección del material de adhesión. Se explica el diseño y la localización de las juntas de movimiento, incluyendo juntas estructurales, de contracción y de dilatación, así como las juntas perimetrales. Se proporcionan directrices para el dimensionamiento de las juntas. Por último, se incluyen directrices para el diseño de soluciones constructivas para aplicaciones especiales como piscinas, revestimientos en fachadas, láminas cerámicas de bajo espesor y pavimentos urbanos.

El sistema cerámico está compuesto por un conjunto de capas con diferentes funciones y características que varían según el tipo de elemento constructivo que se va a ejecutar, de la ubicación y del uso. Además, forman parte del sistema cerámico, la trama de juntas de colocación y la disposición de las correspondientes juntas de movimiento. En función del elemento del sistema cerámico, la norma establece los diferentes elementos de diseño a considerar:

• Capas de revoco/enlucido en sistemas verticales. Es necesario tener en cuenta la categoría resistente, absorción de agua por capilaridad, planitud final y armadura de fibra si se considera.
• Capas de recrecido en sistemas horizontales. En este caso la clase de resistencia a compresión, a flexión y espesor de la capa de recrecido para recrecido monolítico y espesor de la capa de reparto de cargas para recrecido flotante, son aspectos clave a tener en cuenta en el diseño.
• Baldosas cerámicas. Son importantes aspectos como las exigencias mecánicas en pavimentos, en función del tránsito, la resistencia al deslizamiento en pavimentos, la resistencia a la helada en revestimientos exteriores con riesgo de helada, la resistencia química en revestimientos con requerimientos higiénicos y, en su caso, características dimensionales.

Instalación de baldosa cerámica según normativa

En el “Capítulo 8: Ejecución de los sistemas cerámico” se describe el proceso de ejecución de los sistemas cerámicos, incluyendo la planificación y la organización de los trabajos previos, el replanteo del espacio a revestir, el control de recepción de productos, la gestión de acopios y el control dimensional y superficial de las baldosas. Se detalla el proceso de colocación con adhesivos, la utilización de sistemas de nivelación, las limitaciones y condiciones para la colocación con morteros, el proceso de rejuntado, la ejecución de las juntas de movimiento y el control de la ejecución.

La planificación del proceso de ejecución debe contemplar las siguientes operaciones: determinar las condiciones ambientales previsibles y su incidencia en soportes y materiales; evaluar el estado de los espacios a revestir y las superficies de colocación; realizar el replanteo del espacio; gestionar el acopio, recepción y distribución de los materiales; inspeccionar, limpiar y proteger juntas estructurales preexistentes.

Asimismo, incluye planificar los trabajos previos, como limpieza y preparación de soportes; organizar la colocación de baldosas, incluyendo cortes y selección del método de adhesión; resolver puntos singulares del revestimiento si corresponde; planificar el rejuntado, y prever el equipamiento necesario para soportes, colocación y rejuntado, además de iluminación, protección, andamiaje y medidas de seguridad e higiene.

Finalmente, debe incluirse la planificación de tratamientos superficiales sobre el revestimiento cerámico, limpieza final y protección frente a actividades posteriores de otros oficios o acabados.

El “Capítulo 9: Ejecución de los sistemas cerámico” define los requerimientos que deben cumplir un sistema cerámico terminado. Así, la calidad de los revestimientos cerámicos depende de la conformidad con los siguientes requisitos generales:

• Regularidad dimensional: incluye las características de planitud, ausencia de cejas, nivelación y aplomado.
• Uniformidad del aspecto superficial y del acabado de la trama de juntas de colocación.
• Durabilidad: incluye la capacidad de absorción de tensiones, la resistencia a la abrasión, la resistencia mecánica y a las manchas, la resistencia química y la resistencia a la helada.
• Seguridad: incluye características como la resistencia al deslizamiento y la reacción al fuego del revestimiento.

Norma para la instalación de baldosas cerámicas

En España, a falta de formación reglada en un aspecto tan importante como es la instalación de las baldosas cerámicas para su éxito como recubrimiento de paredes y suelos, la norma UNE 138002 debe considerase como instrumento de referencia imprescindible a la hora de definir y fijar los elementos a considerar para una adecuada ejecución de las diferentes capas e instalación de las baldosas que conforman el sistema cerámico. Esta norma debería ser conocida y aplicada por todos los agentes que intervienen en la prescripción e instalación de las baldosas cerámicas.
