Características físicas requeridas a las baldosas cerámicas en función de su aplicación

Tanto la norma ISO 13006 “Ceramic tiles. Definitions, classification, characteristics and marking”, como la norma UNE-EN 14411 “Baldosas cerámicas. Definiciones, clasificación, características, evaluación y verificación de la constancia de prestaciones, y marcado”, definen unas características requeridas para las baldosas cerámicas en función del uso. Categorizando el uso como suelos y paredes, interiores y exteriores. Estas normas contemplan una serie de características físicas para las cuales existe normativa específica de ensayo de baldosas. En este artículo se resumen de manera genérica todas estas características, será en próximas publicaciones cuando se realice un análisis en mayor profundidad de aquellas consideradas más críticas. Mientras que las características químicas se resumen en el siguiente artículo:

Características requeridas en cualquier tipo de uso. Se consideran aspectos relacionados con las dimensiones (longitud, anchura, espesor, rectitud de lados y diferencia de tamaño entre lados paralelos), así como con la planitud (curvatura de los lados y desviación de los vértices respecto al plano) de las baldosas. Respecto al aspecto superficial, se contempla la calidad superficial como ausencia de defectos visuales no intencionados que alteren el aspecto de la superficie como, por ejemplo, grietas, falta de esmalte, pinchado, punto o mancha, mella, borde rugoso, defecto de decoración. La norma que regula estas características es la UNE-EN ISO 10545-2. “Baldosas cerámicas. Parte 2: Determinación de las dimensiones y del aspecto superficial”.

Característica requerida en cualquier tipo de uso. El grado de absorción de agua (E_b) es una característica que sirve para clasificar normativamente a las baldosas cerámicas. Si atendemos únicamente al grado de absorción de agua, en la tabla siguiente se recogen los usos para los que pueden ser más adecuadas las baldosas.

(1) Suelos exteriores en climas templados

(2) Suelos exteriores en climas cálidos

(3) Paredes exteriores en climas cálidos

No obstante, el tipo de moldeo o conformado y las características de las materias primas utilizadas en el soporte de las baldosas también pueden influir en el comportamiento, así existen algunos tipos de baldosas de producción limitada que, con absorciones de agua media-baja o superiores, se utilizan para suelos en determinadas zonas en condiciones climáticas más exigentes que las indicadas en la Tabla 1. Por ejemplo, el gres rústico o el baldosín catalán. La norma que regula esta característica es la UNE-EN ISO 10545-3. “Baldosas cerámicas. Parte 3: Determinación de la absorción de agua. De la porosidad abierta, de la densidad relativa aparente y de la densidad aparente”.

Característica requerida en cualquier tipo de uso. Se evalúa el comportamiento de las baldosas sometidas a flexión mediante una carga externa. En función del tipo de conformado (extrusión o prensado en seco) y del grado de absorción de agua, las normas ISO 13006 y UNE-EN 14411 establecen diferentes niveles de requerimiento. Característica a considerar según el Reglamento (UE) n°305/2011 de Productos de Construcción (en adelante, RPC), en relación a la seguridad en el uso de las baldosas cerámicas. La norma que regula esta característica es la UNE-EN ISO 10545-4. “Baldosas cerámicas. Parte 4: Determinación de la resistencia a flexión y fuerza de rotura”.

Resistencia a la abrasión profunda

Característica requerida en suelos interiores y exteriores. Aplicable a baldosas no esmaltadas. La norma que regula esta característica es la UNE-EN ISO 10545-6. “Baldosas cerámicas. Parte 6: Determinación de la resistencia a la abrasión profunda de las baldosas no esmaltadas”.

Resistencia a la abrasión superficial

Característica requerida en suelos interiores y exteriores. Aplicable a baldosas esmaltadas. La norma que regula esta característica es la UNE-EN ISO 10545-7. “Baldosas cerámicas. Parte 7: Determinación de la resistencia a la abrasión superficial de las baldosas esmaltadas”.

Característica requerida en cualquier tipo de uso. La mayoría de las baldosas tienen una dilatación térmica lineal baja. Característica relevante para baldosas que se coloquen en condiciones de grandes variaciones de temperatura. La norma que regula esta característica es la UNE-EN ISO 10545-8. “Baldosas cerámicas. Parte 8: Determinación de la dilatación térmica lineal”.

Característica requerida en cualquier tipo de uso. Relevante para usos donde las baldosas puedan estar sometidas a choque térmico localizado. Característica a considerar según el RPC en relación a la seguridad en el uso de las baldosas cerámicas. La norma que regula esta característica es la UNE-EN ISO 10545-9. “Baldosas cerámicas. Parte 9: Determinación de la resistencia al choque térmico”.

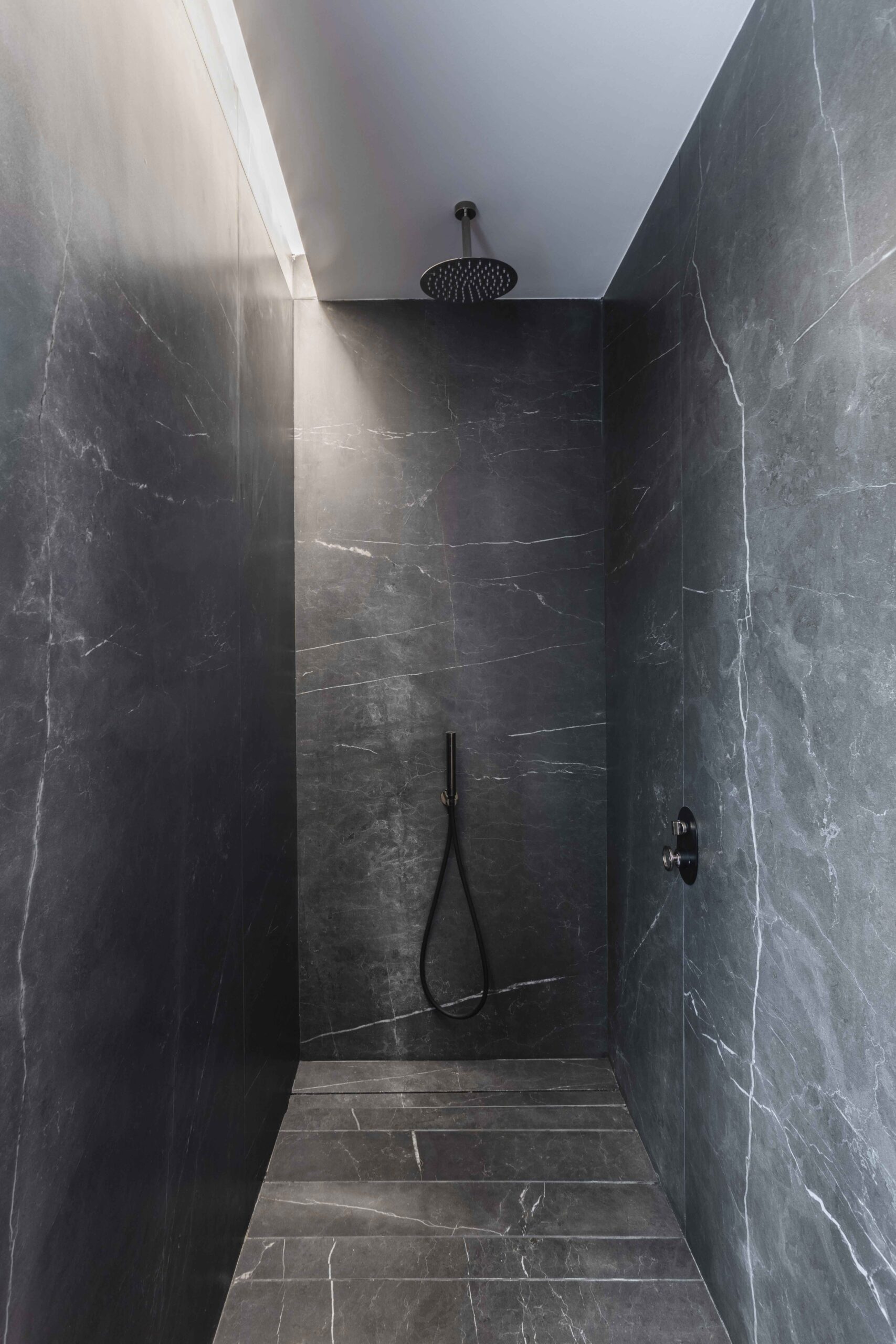

Casa Carabasseta | Arquitectura: Dobleese Estudio, Fotografía: Maria Mira| Gres porcelánico 100x260cm de Museum Surfaces- Kron. Fuente: Ceramic. The outer layer of Architecture. Vol 02

Característica requerida en cualquier tipo de uso. Aplica únicamente a baldosas esmaltadas. La norma que regula esta característica es la UNE-EN ISO 10545-11. “Baldosas cerámicas. Parte 11: Determinación de la resistencia al cuarteo de baldosas esmaltadas”.

Característica requerida para suelos y paredes exteriores. Relevante donde se prevean condiciones de hielo. Característica a considerar según el RPC en relación a la seguridad en el uso de las baldosas cerámicas. La norma que regula esta característica es la UNE-EN ISO 10545-12. “Baldosas cerámicas. Parte 12: Determinación de la resistencia a la helada”.

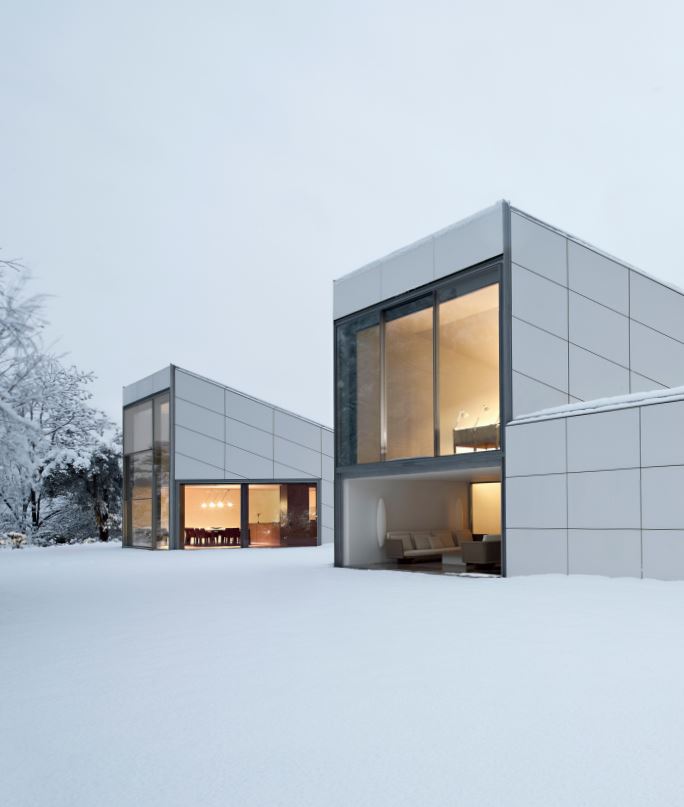

AA House | Arquitectura: Carlos Ferrater, Juan Guibernau | Fotografía: © Alejo Bagué | Fuente: Ceramic. The outer layer of Architecture. Vol 01

Característica requerida para suelos interiores y exteriores. Relevante en zonas de tránsito peatonal. Característica a considerar según el RPC en relación a la seguridad en el uso de las baldosas cerámicas si la reglamentación aplicable en el país donde están instaladas las baldosas así lo exige.

Característica requerida en paredes interiores y exteriores. Caracterización de las baldosas correspondientes utilizando los morteros y adhesivos adecuados. Característica a considerar según el RPC en relación a la seguridad en el uso de las baldosas cerámicas.

Característica requerida en cualquier tipo de uso. La mayoría de las baldosas tiene una dilatación por humedad insignificante que no afecta a la colocación si esta se hace correctamente. No obstante, en prácticas de colocación insatisfactorias o en ciertas condiciones climáticas, un exceso de dilatación por humedad de 0,6 mm/m puede causar problemas. La norma que regula esta característica es la UNE-EN ISO 10545-10. “Baldosas cerámicas. Parte 10: Determinación de la dilatación por humedad”.

Característica requerida en cualquier tipo de uso. Aplicable a baldosas lisas esmaltadas en ciertas circunstancias cuando las diferencias de color son importantes en una especificación. La norma que regula esta característica es la UNE-EN ISO 10545-16. “Baldosas cerámicas. Parte 16: Determinación de pequeñas diferencias de color”.

Característica requerida en suelos interiores y exteriores. Evaluado por medición del coeficiente de restitución. Relevante en áreas donde la resistencia al impacto se considera de especial importancia. Para instalaciones sometidas a cargas ligeras, se considera un requisito normal un coeficiente de restitución de 0,55. Para aplicaciones más pesadas se necesita un mayor valor. La norma que regula esta característica es la UNE-EN ISO 10545-5. “Baldosas cerámicas. Parte 5: Determinación de la resistencia al impacto por medición del coeficiente de restitución”.

Característica requerida en suelos interiores y paredes interiores y exteriores. Característica a considerar según el RPC en relación a la seguridad en el uso de las baldosas cerámicas. La cerámica se clasifica como material de clase A1 sin necesidad de ensayo.

Característica requerida en suelos interiores y exteriores. Relevante para pavimentos cuando se requiera proporcionar información a personas con discapacidad visual. Característica a considerar según el RPC en relación a la seguridad en el uso de las baldosas cerámicas en zonas de tránsito peatonal si la reglamentación aplicable en el país donde están instaladas las baldosas así lo exige.

Por último, para finalizar se relaciona de manera visual en la siguiente tabla todas las características físicas requeridas descritas anteriormente en función del uso (suelos y paredes, interior y exterior) y del tipo de acabado (esmaltadas y no esmaltadas) de las baldosas cerámicas:

GL: Baldosas esmaltadas y UGL: Baldosas no esmaltadas
